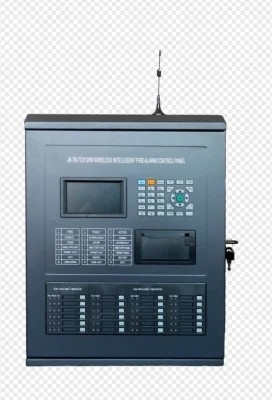

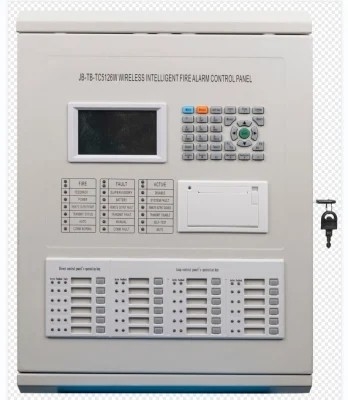

Draadloos Intelligent Brandalarmconfiguratiescherm voor de Veiligheid van Hotel/Building/School (128 puntplaats)
Voorwoord
Het jb-tb-TC5126W draadloze intelligente brandalarmcontrolebord is een nieuwe generatie van intelligent geïntegreerd draadloos die brandalarmcontrolebord onder het volledige onderzoek die van ons bedrijf van de vraag van de brandbeveiligingmarkt in het leven wordt geroepen en wordt ontwikkeld, de ervaring van de de brandtechniek van het bedrijf in de brandbeveiligingindustrie samenvatten vele jaren, en volledig aan de behoeften van GB4717-2005-brandalarmcontrolebord, de Algemene Vereisten van GA1151-2014 voor Draadloze communicatiefunctie voldoen van Brandalarmsysteem en GB16806-2006-de Controlesysteem van de Brandaaneenschakeling.
Het controlebord keurt aan de muur bevestigde structuur en modulair ontwerp goed, en heeft de specificaties van volledig operationele, hoge betrouwbaarheid en flexibele configuratie. Het systeem keurt kleurenlcd vertoning goed, die gemakkelijk te werken, gemakkelijk is te leren en te gebruiken. Dit controlebord kan aan alarmpunten door draadloze manier worden verbonden. Jb-tb-TC5126W het draadloze intelligente brandalarmcontrolebord kan met punt-type draadloze hittedetectors, draadloze smEnteredetectors, MCP, draadloze brandbare die gasdetectors, enz. worden aangepast door ons bedrijf wordt geproduceerd zonodig aan diverse behoeften van brandtechniek te voldoen. Gelieve te lezen zorgvuldig dit handboek alvorens en in werking stellend dit controlebord te gebruiken. Na het opdragen en goedkeuring, zou dit handboek moeten door een speciale persoon worden behandeld en behoorlijk voor toekomstige verwijzing worden gehouden!

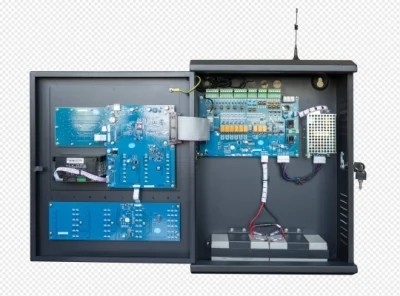

Inleiding van controlebordcomponenten
om u met het controlebord vertrouwder te maken, introduceert het volgende kort de belangrijkste onderdelen van het controlebord:
·Hoofdcontrolemodule
De belangrijkste die controleraad is verantwoordelijk voor het analyseren van en de verwerking van de informatiegegevens door andere componenten in het systeem, en volgens de resultaten van de gegevensanalyse worden overgebracht, die andere componenten in het systeem bevelen om overeenkomstige bevelen, zoals de stemalarm van de controlespreker, enz. uit te voeren.
·Vertoningsmodule
De vertoningscomponent verstrekt de belangrijkste outputinterface van alarminformatie, evenals de dagelijkse onderhoud en vraaginterface.
·Zeer belangrijke module
De matrijsknopen worden gebruikt in het controlebord, dat voor gebruikers aan opstelling zeer geschikt is en handhaven het systeem.
·Machtsmodule
De voedingmodule levert macht voor het gehele systeemmateriaal, en verstrekt de signalen van de machtsfout zoals hoofdmachtsfout, reservemachtsfout en reservemachtsundervoltage, en heeft goede anti-interference capaciteit.
·Draadloze module 470
De 470MHzFSK gecodeerde tweerichtingsmededeling kan met 32 draadloze apparaten communiceren.
·Lijncontrolebord
Dit controlebord kan aan 18 intelligente lijncontroleborden worden verbonden, dat minder bedrading en hoge betrouwbaarheid heeft. Elke begin/eindesleutel op het handvuurleidings startpaneel kan met om het even welke die busapparatuur worden geassocieerd aan het systeem per definitie wordt aangesloten, en de begin/eindecontrole van het materiaal van de busaaneenschakeling voltooien, waarbij grondig de inherente problemen van techniek bedrading, materiaalconfiguratie en installatie en het zuiveren van het alarmaaneenschakeling geïntegreerde systeem worden opgelost.
·Direct controlebord
Dit controlebord kan met 6 manier three-wire direct controlebord worden uitgerust, en heeft de functies van het ontdekken van open kring en kortsluiting van outputlijn, die de betrouwbaarheid van de controlemodule zelf en zijn verbinding met belangrijk materiaal kunnen zoveel mogelijk waarborgen.
Hoofd technische specificaties
1 voeding
Hoofdvoeding: AC 220V (3.5A) voltage range+10% ~-15%.
Reservevoeding: lead-acid batterij12v/3.3ah 2 batterijen.
2 werkend milieu
Temperatuur: -10℃ ~+55℃.
Vochtigheid: ≤95%, non-condensing.
3 materiaalcapaciteit
Aantal lijnen: twee draadloze lijnen.
Aantal componenten in elke lijn: 32 punten.
Aantal netwerksegmenten: 29.
4 vereisten van het draadsysteem
KAN per bus vervoeren: RVS verdraaide paar met gebied in dwarsdoorsnede ≥ 1.0mm.
5 radiofrequentieparameters
Breng macht over: < 20dBm="">
Communicatie afstand: ≤50m
Frequentieband: 470MHz
6 implementatienormen
Uitvoerende norm: GB4717-2005 brandalarmcontrolebord
GA 1151-2014 algemene eisen ten aanzien van draadloze communicatiefunctie van brandalarmsysteem
GB16806-2006 de controlesysteem van de brandaaneenschakeling
Fout en Abnormale informatieverwerking en Regelmatige Controle
| Nr. | Fout | Reden | Oplossing |
| 1 | Geen vertoning of abnormale vertoning na het beginnen |
A. De voeding is abnormaal B. slechte verbinding met de kabel van het vertoningspaneel |
A. Controleer de 24V-voeding B. Controleer de verbindende kabel
|
| 2 | „hoofdstroomuitval“ na het beginnen |
A. Geen wisselstroom B. De AC zekering wordt uitgebrand |
A. De controle en verbindt de AC draad B. vervang AC zekering (zie etiket voor parameters) |
| 3 | na het beginnen, de „reservemislukking wordt“ getoond. |
A. De verzekering is gebroken B. slechte lijnverbinding C. verlies of schade van batterij |
A. verander de veiligheidsbuis (zie etiket voor parameters) B. open de machtsdoos en controleer de relevante schakelaars C. na het beginnen meer dan 8 uren onder AC voeding, vervang de batterij als de fout niet kan worden geëlimineerd. |
| 4 | kan niet het extern beeldschermpaneel registreren | de fout van de communicatielijnverbinding of slecht |
Controleer de machtslijn en communicatielijn van het paneel van de brandvertoning
|
| 5 | druk niet |
A. Niet plaats aan druk B. slechte verbinding van printerkabel C. De printer is gebroken. |
A. stel de montages terug B. De controle en verbindt goed C. verander de printer |
| 6 | geen antwoord na het drukken van de handknoop |
A. handverbodsstatus B. slechte kabelverbinding van handbrand startschijf |
A. het terugstellen startwijze B. De controle en verbindt goed |
| 7 | materiaalmislukkingen |
A.Equipment scheiding B. Het materiaal is beschadigd |
A. Controleer de verbinding B. vervanging van materiaal
|
| 8 | klokfout, opslagfout, lijnfout, enz. |
A. milieuinterferentie B. het verouderen van overeenkomstige delen |
A. Controle of het aan de grond zetten in goede staat is B. informeer onze technische de dienstafdeling |
