1Algemene inleiding

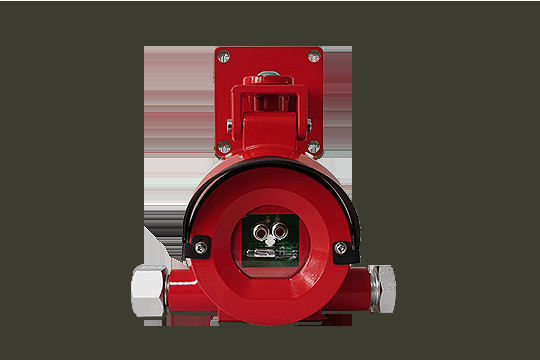

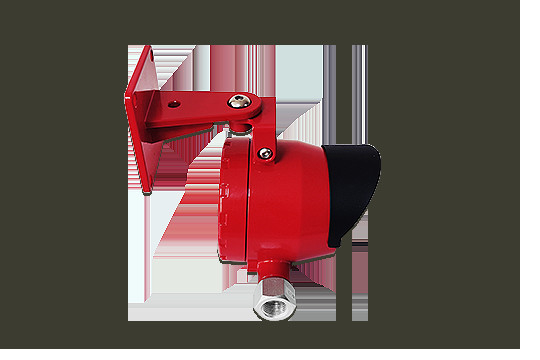

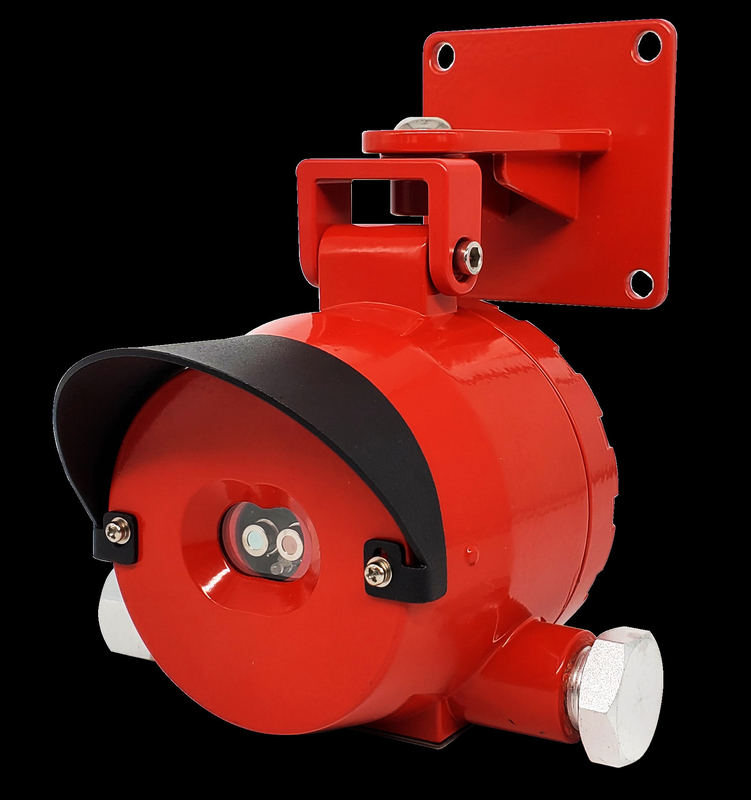

FD10-IR3 triple IR-vlammelder is een nieuw type intelligente branddetectieapparatuur. De detectoren maken gebruik van 3 infrarood sensoren met verschillende golflengten met smallebandfiltering.Een sensor wordt gebruikt om de middelste golflengte van de vlam informatie te reflecterenDe andere twee sensoren worden gebruikt om andere infraroodstraling in de omgeving te controleren.analyseren met behulp van hogesnelheidsmicroprocessors en berekenen met behulp van wiskundige algoritmen, wordt het stralingsspectrum met vlamken kenmerken bevestigd als brandmelding.
De detector onderdrukt de interferentie van zonlicht, bliksem, elektrisch lassen, thermische straling, elektromagnetische interferentie, mechanische trillingen en andere interferentie.het snelle antwoord en de nauwkeurige identificatie van het vlamsignaal bereiken.
2Hoofdkenmerken
Reactiespectrum: 3,8 μm, 4,3 μm, 5,0 μm
Reactietijd: < 30 s
Ingangsbescherming: IP66
Voerspanning: DC24V±6V
De langste detectie afstand kan 50 meter bereiken
Met behulp van hoge snelheid, laag verbruik en hoge prestaties 32-bits dataverwerking chip
Uitstekende weerstand tegen radiofrequentie en elektromagnetische interferentie
Perfecte patentaalgoritme, snelle reactie, hoge stabiliteit, sterke anti-valse alarm mogelijkheid
Detectiehoek van 90°
De langste detectie afstand kan 50 meter bereiken
Multi-level gevoeligheidsinstellingen om aan de behoeften van verschillende gelegenheden te voldoen
Magnetische staaf regelt de gevoeligheid, geen noodzaak om het deksel op het terrein te openen
Explosiebestendige constructie, geschikt voor gevaarlijke gebieden op veel soorten industriële terreinen
3Hoofdtechnische specificaties
Reactiespectrumbereik3.8μm, 4.3μm, 5.0μmDetectieobjectFlameDetectie methode
Display methodLED lightsStatus indicationGreen LED flashes to indicate normal operation (the number of flashes every 3 seconds represents the sensitivity level) Red LED always lights to indicate an alarmOperation methodMagnetic bar to adjust sensitivity (4 levels totally)Signal output
Reactietijd < 30 sEx-gradeEx d IIC T6 Gb / Ex tD A21InbraakbeschermingIP66VoerspanningDC24V±6VWerkstroom≤30mA (DC23V)Langste detectieafstand50 meter, 0,3m×0.3m N-heptanevuurVerkenningshoek 90° Gewicht1.5±0,2 kgInstallatiemethodeWandgebouwde of opheffende of houderbuisKabel-invoerinterfaceNPT1/2,standaardoverdracht naar G1/2 (interne draad)HousingmateriaalKopervrij gegoten aluminium (epoxyhars op het oppervlak)Milieutemperatuur-20oC~+60oC. Milieumucht≤95%RH (geen condensatie)
4.Technische parameters
- Ik weet het niet.
| Spectrumrespons | FD10-UV: 185~260nm |
| FD10-IR2: 4,3 μm, 5,0 μm | |
|
FD10-IR3: 3,8 μm, 4,3 μm, 5,0 μm FD10-UVIR2: 185~260nm, 4,3 μm, 5,0 μm |
|
| Detectiemethode | In realtime bemonstering van het optische pad |
| Afbeelding | LED-lampen |
| Status-aanduiding | Groene LED-flitsen om normale werking aan te geven (het aantal flitsen per 3 seconden geeft het gevoeligheidsgraad aan) |
| Rode LED's die altijd oplichten om een alarm aan te geven | |
| Operatiemethode | Magnetische balk, sensitiviteit aanpassen (4 niveaus) |
| Signaaluitgang | 4-20mA analoge |
| Passieve relais (voor storing en alarm) | |
| Ex-klasse | ExdIIC T6 Gb/ Ex tD A21 |
| Ingangsbescherming | IP66 |
| Inlaatvermogen | DC24V±6V |
| Werkstroom | ≤ 30 mA (DC24V) |
| Installatiemethode | met een breedte van niet meer dan 50 mm |
| Reactietijd |
FD10-IR2: ≤ 10 s |
|
Afstand van detectie |
FD10-UV: 30m, 0,3m × 0,3m N-heptane vuur |
| FD10-IR2: 50m, 0,3m × 0,3m N-heptanevuur | |
| RD10-IR3: 50m, 0,3m × 0,3m N-heptane vuur | |
| FD10-UVIR2: 50m, 0,3m × 0,3m N-heptanevuur | |
| Werktemperatuur | FD10-UV: -20~60°C |
| FD10-IR2: -25 tot 70°C | |
| FD10-IR3: -25 tot 70°C | |
| FD10-UVIR2: -20 tot 60°C | |
| Zichtveld | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100° (IR) / 120° (UV) | |
| Gewicht | 1.5±0,2 kg |
| Huismateriaal | met een breedte van niet meer dan 50 mm |
| Kabel-invoerschroef | NPT1/2 |
| Werkvochtigheid | ≤ 95% RH (geen condensatie) |
5Profiel van het bedrijf
Henan Weiguo Intelligent Technology Co., LTD., opgericht in 2015, is een belangrijke dochteronderneming van Hanwei Electronics Group Corporation (voorraad nr.:300007) op het gebied van intelligente gezonde,veilig thuis en IoT-bedrijfHenan Weiguo Intelligent Technology Co., LTD. is gebaseerd op de kernsensortechnologie en richt zich op gas- en rookmelders, luchtkwaliteitsmonitors, alcoholmeters en brandbestrijdingsproducten.Gebaseerd op de introductie van technologie van zowel Hanwei Electronics Group Corporation als het buitenland, Henan Weiguo intelligent Technology Co., LTD., heeft zich ontwikkeld tot een innovatief bedrijf met de verzameling van ontwerp, R & D-ontwikkeling, productie, verkoop en service.We zullen altijd toegewijd zijn om de leider te worden in intelligente hardware., die een veilige, gezonde, milieuvriendelijke en intelligente werkomgeving en leefomgeving biedt voor gezinnen en gebruikers over de hele wereld.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
