Extreme Gevoelige van de de druksensor van de Reactie Flexibele dunne film piezoresistive elektronische de penmicro
Beschrijving

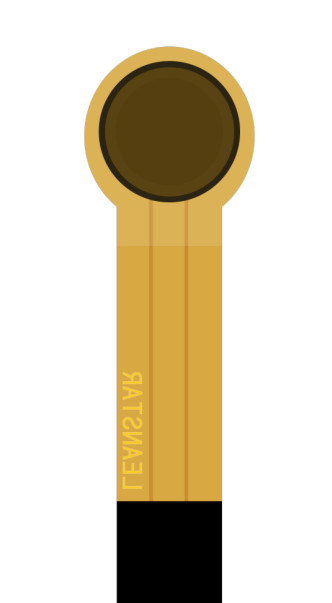

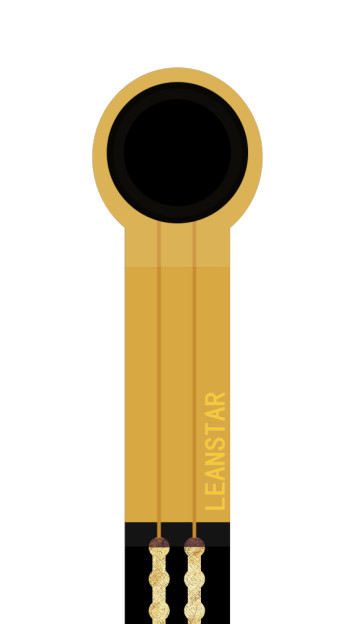

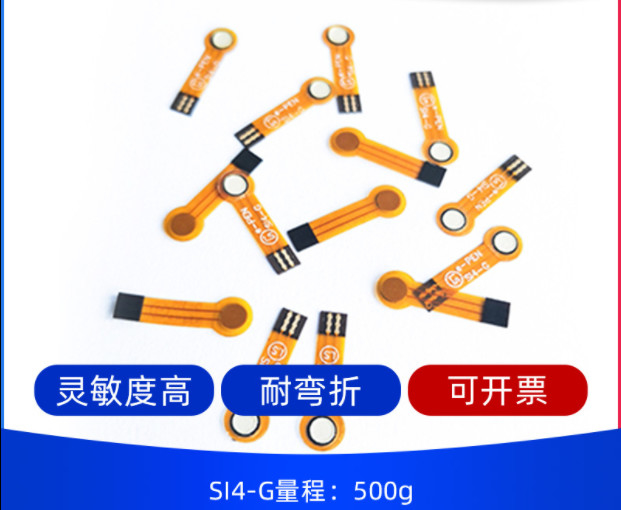

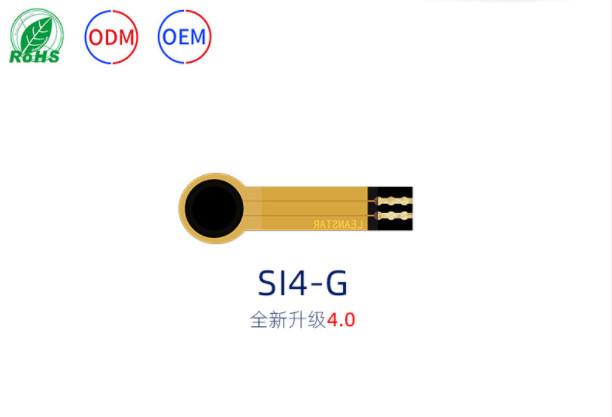

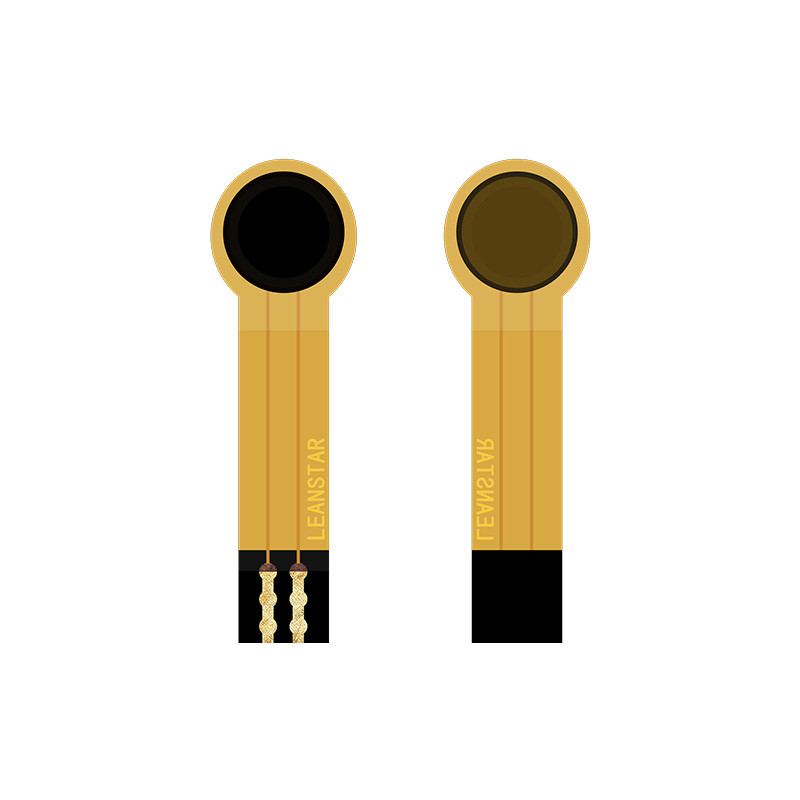

Si4-g de flexibele dunne sensor van de filmdruk is een nieuw type van sensor met onafhankelijke intellectuele-eigendomsrechten van de flexibele technologie van de druksensor. Het is gedrukt op flexibel dun materiaal met sterke adhesie, buigende weerstand en hoge gevoeligheid van flexibele Nano functionele materialen, om hoge gevoeligheid van drukopsporing te bereiken.
De flexibele sensor van de filmdruk is een weerstand biedende sensor. De outputweerstand vermindert aangezien de druk op de oppervlakte van de sensor wordt toegepast die stijgt. De druk kan door specifieke een druk-weerstand verhouding worden gemeten.
Si4-g de flexibele sensor van de filmdruk wordt hoofdzakelijk gebruikt in druk het teweegbrengen en de opsporing van elektronische pennen. Het is geïnstalleerd bij de rug van de penkern. Wanneer de gebruiker met de elektronische pen schrijft, kan het de verandering ontdekken van het schrijven van druk. Na algoritmeverwerking, kan de handschriftherkenning worden gerealiseerd. , Kunnen de Houdingscorrectie en andere functies, het signaal door een eenvoudige kring worden verzameld.
Eigenschappen
Ø uiterst dun, dikte minder dan 0.25mm
Ø buigende weerstand
Ø snelle reactie
Ø met lange levensuur, ging de dringende test van over meer dan 1 miljoen keer
Ø het outputsignaal is gemakkelijk te ontdekken
Ø klantgericht productlengte, grootte, speldpakket, enz.
Ø de klantgerichte parameters van de sensorwaaier
Prestatiesindex
| Model |
Si4-g |
| Waaier |
0~500g |
| Dikte |
≤0.25mm |
| Afmeting |
Zie specificatie en groottebeschrijving |
| Reactiepunt |
≤30g |
| Herhaalbaarheid |
±10% (50%loaded) |
| Consistentie |
±20% (Partij van hetzelfde model) |
| Hysterese |
+10% (RF + - RF) /RF+ |
| Duurzaamheid |
> Één miljoen keer |
| Aanvankelijke Weerstand |
(Niet-Geladen) >10MΩ |
| Reactietijd |
<1ms |
| Hervat Tijd |
<15ms |
| Testvoltage |
Typische Waarde gelijkstroom 3.3V |
| Werkende Temperatuur |
-20℃ ~ 60℃ |
| EMI |
Geen opbrengst |
| ESD |
Ongevoeligheid |
Het blad van de gegevensverwijzing
| Model |
pressure/g |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| Sig-4 |
resistance/KΩ |
5.26 |
3.24 |
2.47 |
2.10 |
1.85 |
1.66 |
1.55 |
1.45 |
1.38 |
1.33 |
Verwijzingskring
Instructies
- SI4-Glexible is de dunne sensor van de filmdruk een niet-polaire component, is er geen gerichtheid in de kring;
- Wanneer het gebruiken, te plaatsen gelieve de druk - gevoelige zone van de sensor op een vaste, vlakke oppervlakte. Het gebruiken van de sensor op een gebogen of onregelmatige oppervlakte zal de sensor aanvankelijk, d.w.z., in een „reactie“ staat geleidend maken wanneer er geen druk is; in deze staat, kan de weerstand van de sensoroutput nog aan drukveranderingen antwoorden, en de overeenkomstige verhouding is niet meer van toepassing op het referentiegegevensblad;
- Als de ondersteunende oppervlakte en de kracht die oppervlakte toepassen zowel stijve als harde oppervlakten zijn, en de contactoppervlakte groter is dan het gevoelige gebied van de sensor, wegens de eigen structuur van de sensor, kan de drukreactie klein en onstabiel zijn. Een rond zacht rubberstootkussen moet aan het centrum van het gevoelige gebied worden gehecht, is de diameter lichtjes kleiner dan het gevoelige gebied, en het gebied zou groter moeten zijn dan 60% van het gebied van het gevoelige gebied;
- U kunt tweezijdige band gebruiken om de sensor op de ondersteunende oppervlakte te bevestigen. Besteed aandacht dat de ondersteunende oppervlakte alvorens te kleven proper en schoon is. Het wordt geadviseerd om 3M-merk tweezijdige band te gebruiken; verleen de aangepaste diensten;
Nadat de sensor wordt beklemtoond en de druk handhaaft, zal de waarde van de outputweerstand, gewoonlijk binnen 5% lichtjes na verloop van tijd afdrijven. Deze fout kan door de methode van timingskaliberbepaling worden verminderd. In de kaliberbepalingsverrichting, is de wachttijd na het toepassen van druk verenigbaar met de wachttijd in daadwerkelijke toepassingen. Aangezien de krachtstaat van de sensor in verschillende toepassingsscenario's verschillend is, adviseert men dat de gebruiker de sensor volgens het daadwerkelijke toepassingsscenario schikt en de afwijkingsparameters zelf test.
Aankondigingen
- Wanneer het gebruiken van de sensor, probeer om de lading en direct contact met de sensor te vermijden die gelijk door scherpe voorwerpen wordt ontvangen te maken;
- Het over--waaiergebruik zal de prestaties van de sensor verminderen of zelfs zal de sensor vernietigen;
- De sensorterminal wordt gemaakt van koper en tin-geplateerd materiaal, en het lood kan volgens de behoeften worden gelast. Men zou moeten opmerken dat de het solderen temperatuur niet zou moeten te hoog zijn, adviseert men dat het geen 300°C zou moeten overschrijden, en de contacttijd zou niet 1 tweede moeten overschrijden, om op hoge temperatuur te verhinderen het smelten van en het filmsubstraat te misvormen.
