Beste Flexibele Dunne de Sensorsf45-65 Snelle Reactie van de Filmdruk voor Multi-field
Beschrijving

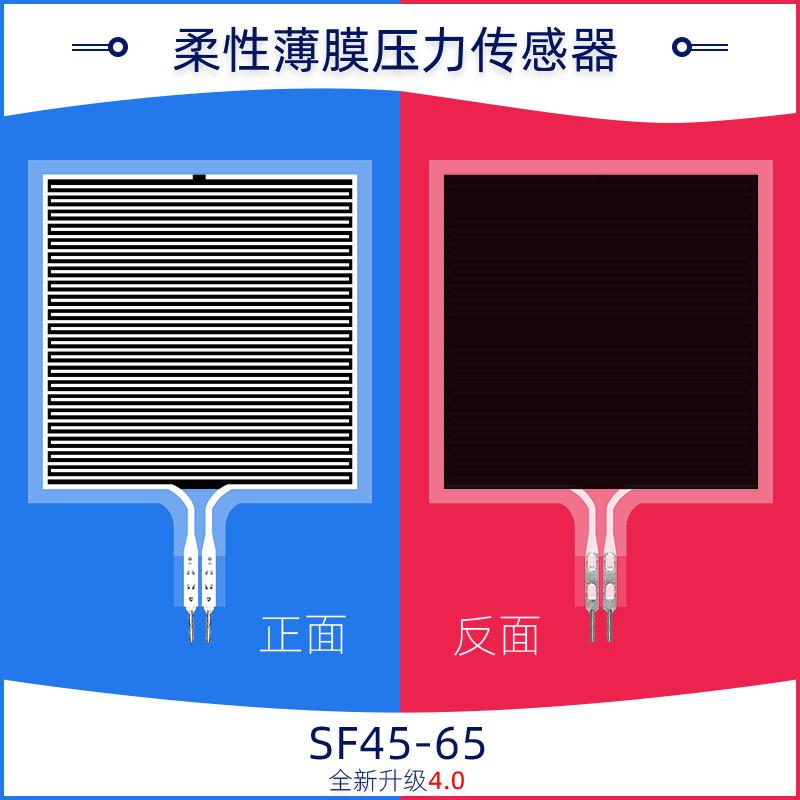

SF45-65 de flexibele dunne sensor van de filmdruk is een nieuw type van sensor dat flexibele druk het ontdekken technologie met onafhankelijke intellectuele-eigendomsrechten gebruikt. Het is gedrukt op flexibele en dunne materialen met sterke adhesie, buigende weerstand, en hoge gevoeligheids flexibele nano-functionele materialen., zodat het hoog-gevoeligheidsopsporing van druk kan bereiken.
SF45-65 de flexibele sensor van de filmdruk is een weerstand biedende sensor. De outputweerstand vermindert aangezien de druk op de oppervlakte van de sensor wordt toegepast die stijgt. De druk kan door specifieke een druk-weerstand verhouding worden gemeten.

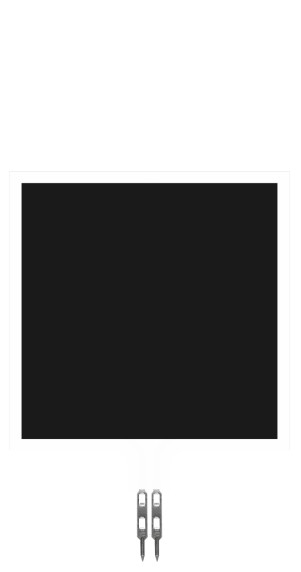

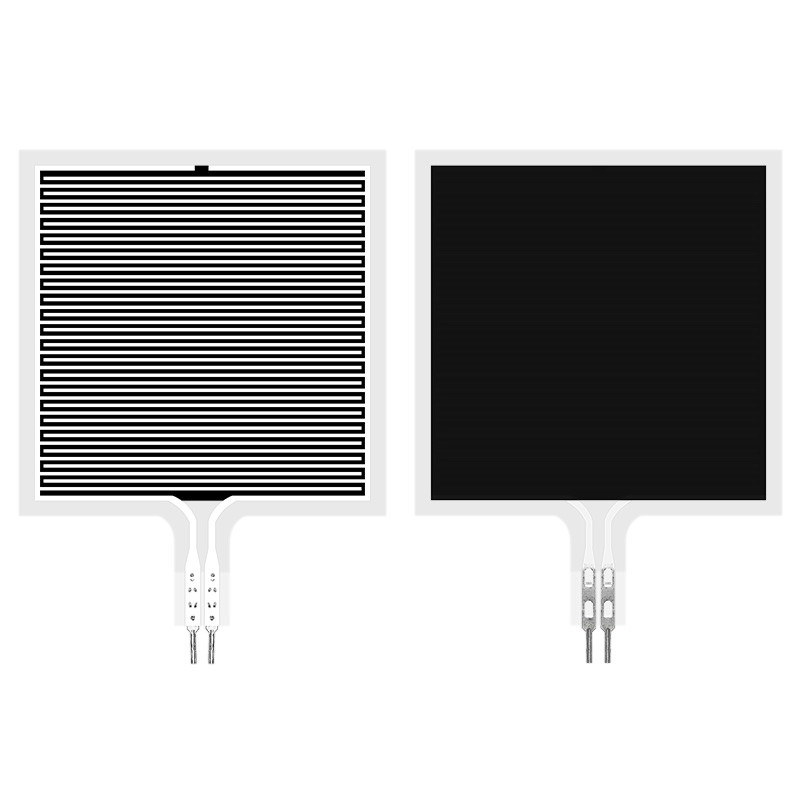

De sensor van de de filmdruk van SF45-65 flexibele is een druksensor met een vierkant gevoelig gebied. Het gevoelige gebied heeft een grootte van 46*46mm en kan druk binnen 5kg meten. Het is geschikt voor de scenario's van de drukmeting op flexibele oppervlakten, en kan wijd op slim huis, de elektronika van de consument, automobielelektronika, medische apparatuur, industriële controle, slimme robots en andere gebieden worden gebruikt.
Eigenschappen
Ø uiterst dun, dikte minder dan 0.4mm
Ø weerstand tegen het buigen
Ø snelle reactie
Ø met lange levensuur, ging de dringende test van over meer dan 1 miljoen keer
Ø het outputsignaal is gemakkelijk te ontdekken
Ø de productlengte, grootte, speldpakket kan worden aangepast, enz.
Ø de parameters van de sensorwaaier kunnen worden aangepast.
Prestatiesindex
| Model |
SF45-65 |
| Waaier |
0~5kg |
| Dikte |
≤0.4mm |
| Afmeting |
Zie specificatie en groottebeschrijving |
| Reactiepunt |
≤30g |
| Herhaalbaarheid |
±5% (50%loaded) |
| Consistentie |
±15% (zie specificatie en groottebeschrijving) |
| Hysterese |
+10% (RF + - RF) /RF+ |
| Duurzaamheid |
> Één miljoen keer |
| Aanvankelijke Weerstand |
(Niet-Geladen) >10MΩ |
| Reactietijd |
<1ms |
| Hervat Tijd |
<15ms |
| Testvoltage |
Typische Waarde gelijkstroom 3.3V |
| Werkende Temperatuur |
-20℃ ~ 60℃ |
| EMI |
Geen opbrengst |
| ESD |
Ongevoeligheid |
Het blad van de gegevensverwijzing
| Model |
druk/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
resistance/KΩ |
4.04 |
1.87 |
1.17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Verwijzingskring
Instructies
SF45-65flexible is de dunne sensor van de filmdruk een niet-polaire component, is er geen gerichtheid in de kring;
- Wanneer het gebruiken, te plaatsen gelieve de druk - gevoelige zone van de sensor op een vaste, vlakke oppervlakte. Het gebruiken van de sensor op een gebogen of onregelmatige oppervlakte zal de sensor aanvankelijk, d.w.z., in een „reactie“ staat geleidend maken wanneer er geen druk is; in deze staat, kan de weerstand van de sensoroutput nog aan drukveranderingen antwoorden, en de overeenkomstige verhouding is niet meer van toepassing op het referentiegegevensblad;
- Als de ondersteunende oppervlakte en de kracht die oppervlakte toepassen zowel stijve als harde oppervlakten zijn, en de contactoppervlakte groter is dan het gevoelige gebied van de sensor, wegens de eigen structuur van de sensor, kan de drukreactie klein en onstabiel zijn. Een rond zacht rubberstootkussen moet aan het centrum van het gevoelige gebied worden gehecht, is de diameter lichtjes kleiner dan het gevoelige gebied, en het gebied zou groter moeten zijn dan 60% van het gebied van het gevoelige gebied;
- U kunt tweezijdige band gebruiken om de sensor op de ondersteunende oppervlakte te bevestigen. Besteed aandacht dat de ondersteunende oppervlakte alvorens te kleven proper en schoon is. Het wordt geadviseerd om 3M-merk tweezijdige band te gebruiken; verleen de aangepaste diensten;
Aankondigingen
- Wanneer het gebruiken van de sensor, probeer om de lading en direct contact met de sensor te vermijden die gelijk door scherpe voorwerpen wordt ontvangen te maken;
- Het over--waaiergebruik zal de prestaties van de sensor verminderen of zelfs zal de sensor vernietigen;
- De sensorterminal wordt gemaakt van koper en tin-geplateerd materiaal, en het lood kan volgens de behoeften worden gelast. Men zou moeten opmerken dat de het solderen temperatuur niet zou moeten te hoog zijn, adviseert men dat het geen 300°C zou moeten overschrijden, en de contacttijd zou niet 1 tweede moeten overschrijden, om op hoge temperatuur te verhinderen het smelten van en het filmsubstraat te misvormen.
