Buitengewone ervaring Flexibele dunnefilmdruksensor ZD10-100 voor een beter leven
Beschrijving
ZD10-100 flexibele dunne filmdruksensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druksensortechnologie.Het is gedrukt op flexibel dun materiaal met sterke hechting, buigweerstand en hoge gevoeligheid van flexibele Nano-functionele materialen, om een hoge gevoeligheid van drukdetectie te bereiken.
De flexibele filmdruksensor is een resistieve sensor.De uitgangsweerstand neemt af naarmate de druk op het oppervlak van de sensor toeneemt.De druk kan worden gemeten via een specifieke druk-weerstandsrelatie.
ZD10-100 wordt voornamelijk gebruikt voor kleine drukdetectie in een bepaald gebied.Het reactiepunt is zo laag als minder dan 50 g, wat de druktrigger en drukverandering op het oppervlak van de ZD10-100-sensor effectief kan detecteren.Kan op grote schaal worden gebruikt in smart home, consumentenelektronica, auto-elektronica en andere gebieden
Functies
Ø Ultradun, dikte minder dan 0,3 mm
Ø Flexibel waterdicht pakket:
Ø buigweerstand:
ØSnelle reactie
Ø Lange levensduur, geslaagd voor de perstest van meer dan 1 miljoen keer;
Ø Het uitgangssignaal is gemakkelijk te detecteren
Ø Aanpasbare productlengte, maat, pinpakket, enz.
Ø De parameters van het sensorbereik kunnen worden aangepast;
Prestatie-index
| Model |
ZD10-100 |
| Bereik |
0~500g |
| Dikte |
≤0.3mm |
| Dimensie |

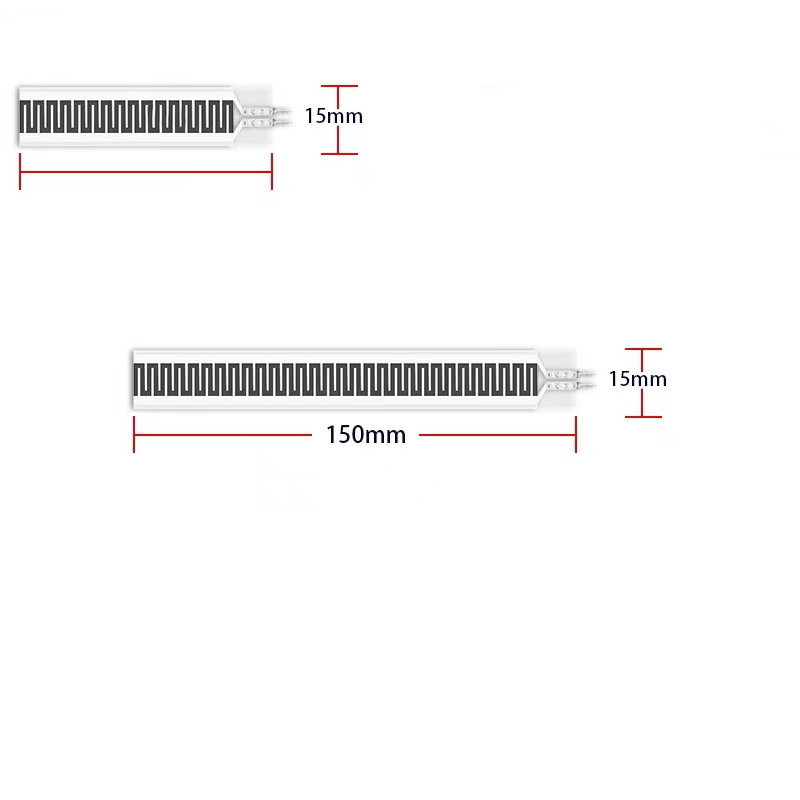

Zie specificatie en maatbeschrijving |
| Reactiepunt1 |
≤50g |
| herhaalbaarheid |
±5% (50% geladen) |
| Samenhang2 |
± 15% (batch van hetzelfde model) |
| hysterese |
+10% (RF+ - RF-)/RF+ |
| Duurzaamheid |
＞Een miljoen keer |
| Initiële weerstand: |
＞10MΩ (niet-geladen) |
| Reactietijd |
＜1ms |
| Hervattingstijd |
＜15ms |
| Testspanning: |
Typische waarde DC 3.3V |
| Bedrijfstemperatuur: |
-20℃ ~ 60℃ |
| EMI |
Geen producten |
| ESD |
Ongevoeligheid |
Gegevensreferentieblad
| Model |
Druk/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Weerstand/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2,43 |
Opmerking: de curve in het pictogram is gebaseerd op gegevens die onder specifieke omstandigheden zijn gemeten.De relatie van de curve is alleen ter referentie.De werkelijke gegevens moeten na installatie worden getest volgens de specifieke toepassing.
Referentiecircuit:
instructies:
- ZD10-100 flexibele druksensor is een niet-polaire component, er is geen richting in het circuit;
- Plaats bij gebruik de drukgevoelige zone van de sensor op een stevige, vlakke ondergrond.Het gebruik van de sensor op een gekromd of onregelmatig oppervlak zal de sensor aanvankelijk geleidend maken, dat wil zeggen in een "respons"-toestand wanneer er geen druk is;in deze toestand kan de uitgangsweerstand van de sensor nog steeds reageren op drukveranderingen en is de overeenkomstige relatie niet langer van toepassing op het referentiegegevensblad;
- Als het steunoppervlak en het krachtuitoefeningsoppervlak zowel stijve als harde oppervlakken zijn en het contactoppervlak groter is dan de sensorgrootte (sensorgevoelig gebiedsgrootte 52 mm * 10 mm), kan de drukrespons klein zijn en onstabiel.Een ronde zachte rubberen pad moet in het midden van het gevoelige gebied worden bevestigd, de diameter is iets kleiner dan het gevoelige gebied en het gebied moet groter zijn dan 60% van het gebied van het gevoelige gebied;
- U kunt dubbelzijdig plakband gebruiken om de sensor op de ondergrond te bevestigen.Let erop dat het draagvlak voor het plakken netjes en schoon is.Het wordt aanbevolen om dubbelzijdige tape van het merk 3M te gebruiken;diensten op maat leveren;
- Nadat de sensor is belast en de druk handhaaft, zal de waarde van de uitgangsweerstand in de loop van de tijd iets afwijken, meestal binnen 5%.Deze fout kan worden verminderd door de methode van timingkalibratie.Bij het kalibreren is de wachttijd na het uitoefenen van druk consistent met de wachttijd in werkelijke toepassingen.Aangezien de krachtstatus van de sensor verschilt in verschillende toepassingsscenario's, wordt aanbevolen dat de gebruiker de sensor rangschikt volgens het werkelijke toepassingsscenario en de driftparameters zelf test.
Aankondigingen
- Probeer bij gebruik van de sensor de ontvangen belasting gelijkmatig te maken en vermijd direct contact met de sensor door scherpe voorwerpen;
- Gebruik buiten het bereik zal de prestaties van de sensor verminderen of zelfs de sensor vernietigen;
- De sensorterminal is gemaakt van koper en vertind materiaal en de kabel kan naar behoefte worden gelast.Opgemerkt moet worden dat de soldeertemperatuur niet te hoog mag zijn, het wordt aanbevolen dat deze niet hoger is dan 300 ° C, en de contacttijd mag niet langer zijn dan 1 seconde, om te voorkomen dat de hoge temperatuur smelt en het filmsubstraat vervormt .
