Intelligente flexibele filmdruksensor Intelligente binnenzool Varistor-type meerpuntssensor
Beschrijving
ZNX-01 flexibele filmdruksensoris een nieuw type sensor dat gebruik maakt van flexibele drukdetectietechnologie met onafhankelijke intellectuele eigendomsrechten.Het print flexibele nano-functionele materialen met sterke adhesie, buigweerstand en hoge gevoeligheid op flexibele en lichte materialen., Zodat het een zeer gevoelige detectie van de plantaire drukverdeling kan bereiken.
De ZNX-01 flexibele filmdruksensor is een resistieve sensor.De uitgangsweerstand neemt af naarmate de druk op het oppervlak van de sensor toeneemt.Door een specifieke druk-weerstandsrelatie kan de druk worden gemeten.Stel de ZNX-01-sensor in Voor de zool kan deze de plantaire druk detecteren wanneer het menselijk lichaam staat en loopt, en de detectiegegevens kunnen worden gebruikt voor plantaire drukanalyse.
Functies
Ø Ultrazacht, dikte minder dan 0,3 mm
Ø Eenvoudig te integreren
Ø Snelle reactiesnelheid en hoge resolutie
Ø Lange levensduur, meer dan 1 miljoen keer geslaagd voor de perstest
Ø Het uitgangssignaal is eenvoudig te detecteren
Ø Waterdicht, vochtbestendig, ademend
Prestatie-index
| Model | ZNX-01 |
| Bereik | 0 ~ 10kg |
| Dikte | ≤0,45 mm |
| Dimensie | Zie maatspecificatie beschrijving (aanpasbaar) |
| Reactie puntOpmerking1 | ≤400g |
| Duurzaamheid | ＞Een miljoen keer |
| Aanvankelijke weerstand | >10MΩ (niet-geladen) |
| Reactietijd | <1ms |
| Hervat tijd | <15ms |
| Spanning testen | Typische waarde DC 3,3V |
| Bedrijfstemperatuur | -20℃ ~ 60℃ |
| EMI | Geen producten |
| ESD | Ongevoeligheid |

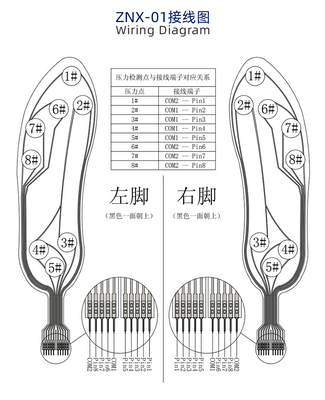

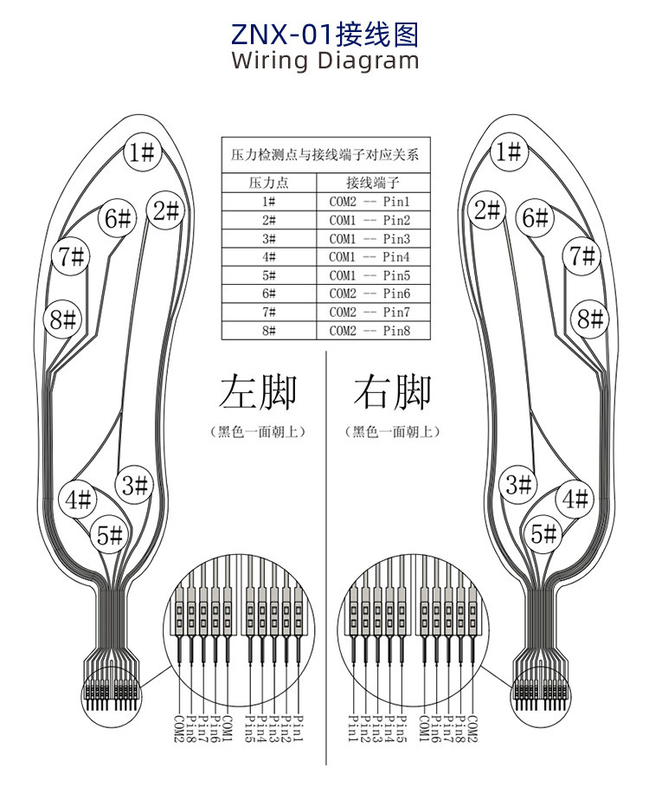

| Logo | lengte | breedte | Gevoelig gebied | Speld toonhoogte | Tolerantie |
| Grootte (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01flexibele dunne-filmdruksensor is een niet-polaire component, er is geen directionaliteit in het circuit; Plaats bij gebruik de drukgevoelige zone van de sensor op een stevige, vlakke ondergrond.Door de sensor op een gebogen of onregelmatig oppervlak te gebruiken, wordt de sensor aanvankelijk geleidend, dat wil zeggen in een "respons" -toestand wanneer er geen druk is;in deze toestand kan de uitgangsweerstand van de sensor nog steeds reageren op drukveranderingen en is de overeenkomstige relatie niet langer van toepassing op het referentiegegevensblad;
2. Als het steunoppervlak en het krachtuitoefeningsoppervlak zowel stijve als harde oppervlakken zijn en het contactoppervlak groter is dan het gevoelige gebied van de sensor, kan de drukrespons klein en onstabiel zijn vanwege de eigen structuur van de sensor.Een rond zacht rubberen kussen moet op het midden van het gevoelige gebied worden aangebracht, de diameter is iets kleiner dan het gevoelige gebied en het gebied moet groter zijn dan 60% van het gebied van het gevoelige gebied;
3. U kunt dubbelzijdig plakband gebruiken om de sensor op het steunoppervlak te bevestigen.Let erop dat de ondergrond voor het plakken netjes en schoon is.Het wordt aanbevolen om dubbelzijdige tape van het merk 3M te gebruiken;diensten op maat leveren;
4. Nadat de sensor is belast en de druk handhaaft, zal de uitgangsweerstandswaarde in de loop van de tijd iets afwijken, meestal binnen 5%.Deze fout kan worden verminderd door de methode van timingkalibratie.Bij het kalibreren komt de wachttijd na het uitoefenen van druk overeen met de wachttijd bij daadwerkelijke toepassingen.Aangezien de krachtstatus van de sensor verschilt in verschillende toepassingsscenario's, wordt aanbevolen dat de gebruiker de sensor rangschikt volgens het daadwerkelijke toepassingsscenario en de driftparameters zelf test.
