Flexibele dunne film druksensor DF9-40 Serie
Beschrijving

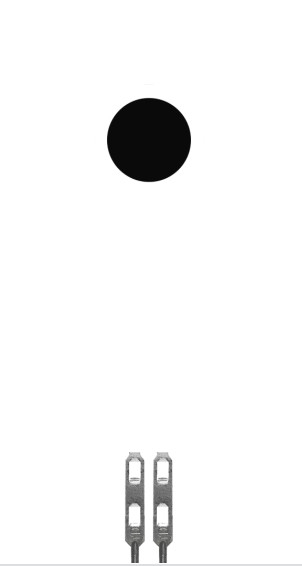

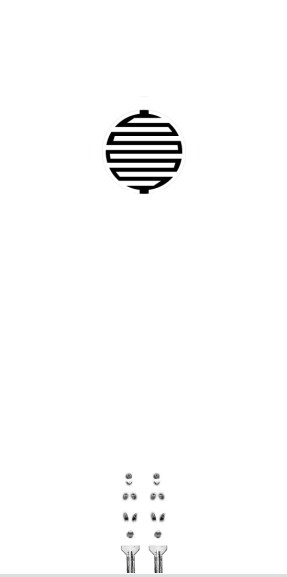

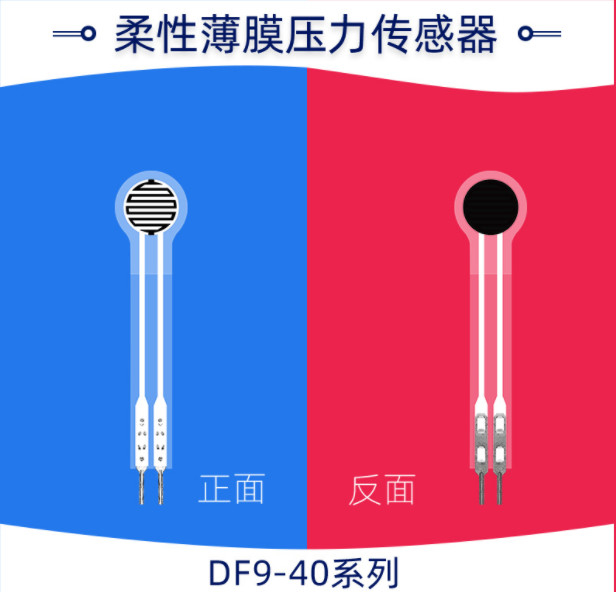

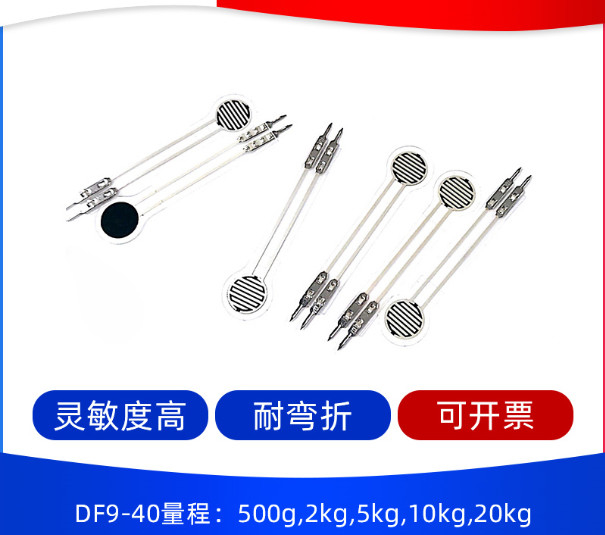

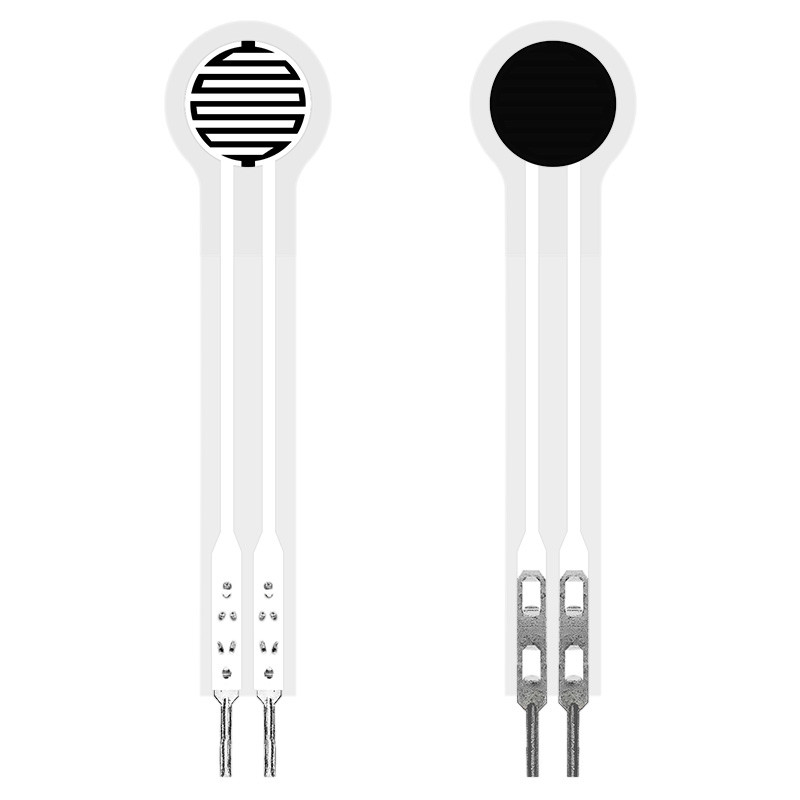

De DF9-40 serie flexibele dunne film druksensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druksensortechnologie. Het wordt gedrukt op flexibel dun materiaal met sterke hechting, buigweerstand en hoge gevoeligheid van flexibele Nano functionele materialen, om zo een hoge gevoeligheid van drukdetectie te bereiken.
De dunne film druksensor is een weerstandssensor. De uitgangsweerstand neemt af naarmate de druk op het sensoroppervlak toeneemt. De druk kan worden gemeten via een specifieke druk-weerstandsrelatie. Het is geschikt voor drukmetingscenario's op flexibele oppervlakken en kan breed worden gebruikt in slimme huizen, consumentenelektronica, elektronica voor de auto-industrie, medische apparatuur, industriële besturing, slimme robots en andere gebieden.
De DF9-40 serie heeft momenteel modellen met verschillende bereiken: 500g, 2kg, 5kg, 10kg, 20kg en andere.
Kenmerken
Ø Ultradun, dikte minder dan 0,3 mm
Ø Snelle respons
Ø Lange levensduur, geslaagd voor de drukkentest van meer dan 1 miljoen keer
Ø Het detectiecircuit is eenvoudig, gemakkelijk te integreren en toe te passen
Ø Sensorprofiel kan worden aangepast
Ø De sensorbereikparameters kunnen worden aangepast
Ø Geslaagd voor RoHS-authenticatie
Productparameters
| Logo | Afmetingen (mm) |
| Lengte | 45.7 |
| Breedte | 10 |
| Gevoelige zone | φ7.5 |
| Pin pitch | 2.54 |
| Tolerantie | 0.2 |
Prestatie-index
| Model | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Bereik | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Dikte | ≤0.3mm | ||||
| Afmeting | Zie specificatie en maatbeschrijving | ||||
| Reactiepuntopmerking1 | ≤20g | ≤300g | ≤700g | ||
| Herhaalbaarheid | ±5%(50% Belast) | ||||
| Consistentieopmerking2 | ±10%(Batch van hetzelfde model) | ||||
| Hysteresis | +15% (RF+ - RF-)/RF+ | ||||
| Duurzaamheid | ＞Eén miljoen keer | ||||
| Initiële weerstand | ＞10MΩ(Onbelast) | ||||
| Reactietijd | < 1ms | ||||
| Hervattingstijd | < 15ms | ||||
| Testspanning | Typische waarde DC 3.3V | ||||
| Bedrijfstemperatuur | -20℃ - 60℃ | ||||
| EMI | Produceert niet | ||||
| ESD | Ongevoeligheid | ||||
Gegevensreferentieblad
|
Model: DF9-40@500g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10kg |
Model: DF9-40@20kg |
|||||
| druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
