Flexibelen dunne filmdruksensoren

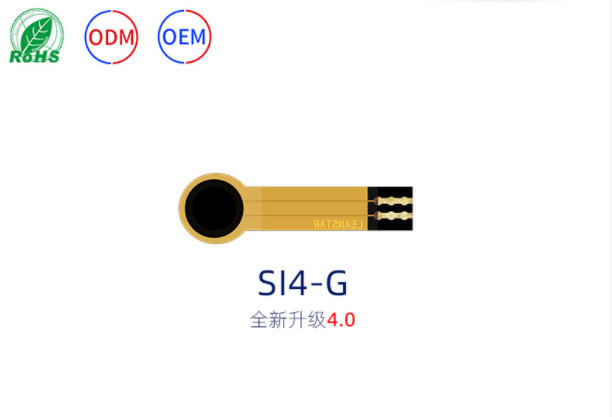

• SI4-G flexibele dunne film druksensor is een niet-polair component, er is geen directionaliteit in het circuit;
• Plaats bij gebruik de drukgevoelige zone van de sensor op een stevig, vlak oppervlak. Het gebruik van de sensor op een gebogen of onregelmatig oppervlak zorgt ervoor dat de sensor in eerste instantie geleidend is, dat wil zeggen in een "respons"-toestand wanneer er geen druk is; in deze toestand kan de uitgangsweerstand van de sensor nog steeds reageren op drukveranderingen, en de overeenkomstige relatie is niet langer van toepassing op het referentiegegevensblad;
• Als het ondersteunende oppervlak en het krachttoepassende oppervlak beide stijve en harde oppervlakken zijn, en het contactoppervlak groter is dan het gevoelige gebied van de sensor, kan de drukrespons, vanwege de eigen structuur van de sensor, klein en onstabiel zijn. Een ronde zachte rubberen pad moet worden aangebracht in het midden van het gevoelige gebied, de diameter is iets kleiner dan het gevoelige gebied, en het gebied moet groter zijn dan 60% van het gebied van het gevoelige gebied;
• U kunt dubbelzijdige tape gebruiken om de sensor op het ondersteunende oppervlak te bevestigen. Let erop dat het ondersteunende oppervlak schoon en netjes is voordat u het plakt. Het wordt aanbevolen om dubbelzijdige tape van het merk 3M te gebruiken; aangepaste services aanbieden;

Nadat de sensor onder druk is gezet en de druk aanhoudt, zal de uitgangsweerstandswaarde in de loop van de tijd enigszins afdrijven, meestal binnen 5%. Deze fout kan worden verminderd door de methode van timingkalibratie. Bij de kalibratiebewerking is de wachttijd na het uitoefenen van druk consistent met de wachttijd in de daadwerkelijke toepassingen. Omdat de krachttoestand van de sensor in verschillende toepassingsscenario's anders is, wordt aanbevolen dat de gebruiker de sensor rangschikt volgens het daadwerkelijke toepassingsscenario en zelf de driftparameters test.

Aankondigingen

• Probeer bij gebruik van de sensor de belasting gelijkmatig te verdelen en direct contact met de sensor door scherpe voorwerpen te vermijden;
• Gebruik buiten het bereik vermindert de prestaties van de sensor of vernietigt zelfs de sensor;
• De sensoraansluiting is gemaakt van koper en vertind materiaal, en de draad kan naar behoefte worden gelast. Opgemerkt moet worden dat de soldeertemperatuur niet te hoog mag zijn, het wordt aanbevolen dat deze niet hoger is dan 300°C, en de contacttijd mag niet langer zijn dan 1 seconde, om te voorkomen dat de hoge temperatuur het film-substraat smelt en vervormt.
