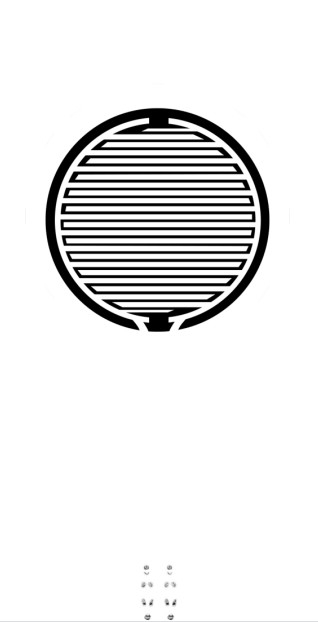

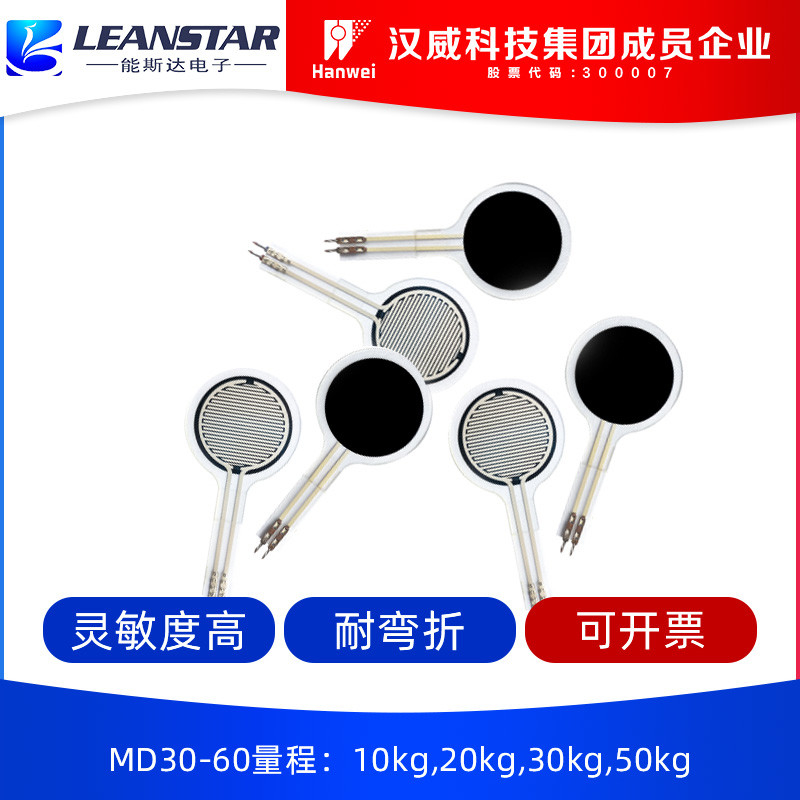

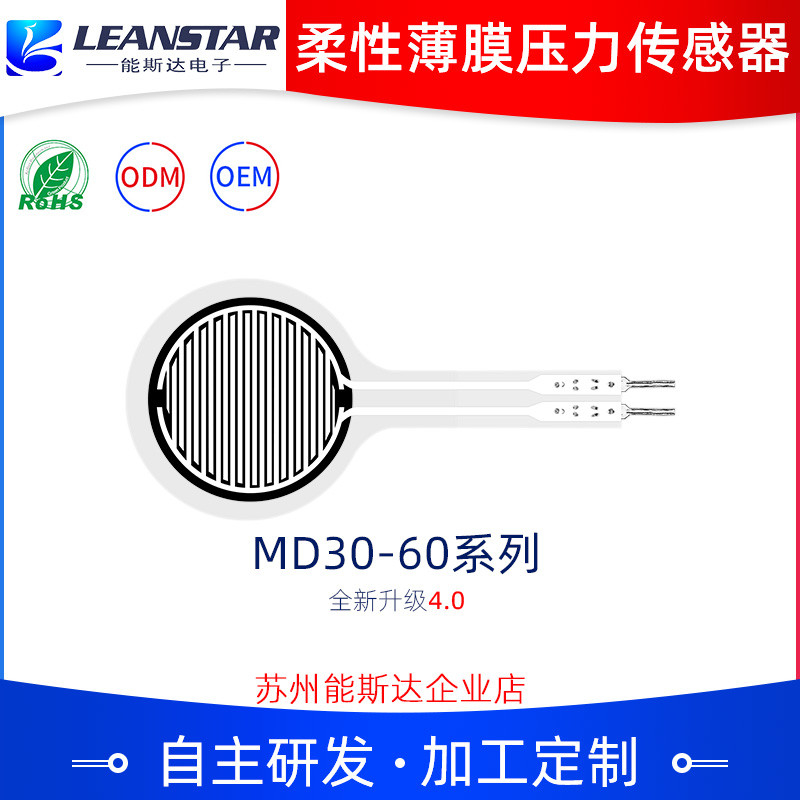

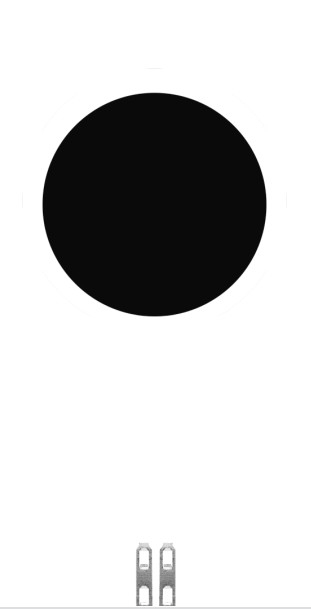

Practical Thin Film Pressure Sensor MD30-60 Electronic Medical Instrument For Hospital

Praktische dunne film druksensor MD30-60 elektronisch medisch instrument voor ziekenhuis

  • Markeren

    De praktische Dunne Sensor van de Filmdruk

    ,

    Verdun de Sensor MD30-60 van de Filmdruk

    ,

    MD30-60 elektronisch Medisch Instrument

  • Herhaalbaarheid
    ±3% (50%loaded)
  • Hysterese
    ﹢10% (RF+ - RF) /RF+
  • Duurzaamheid
    > Één miljoen keer
  • Aanvankelijke Weerstand
    (Niet-Geladen) >10MΩ
  • Testvoltage
    Typische Waarde gelijkstroom 3.3V
  • Werkende temperatuur
    -20°C ~ 60°C
  • OEM/ODM
    Gesteund
  • E-mailen
    sales@wgsensor.com
  • whatsapp
    +8613333637163
  • Plaats van herkomst
    China
  • Merknaam
    WG Sensor™
  • Certificering
    CE RoHS
  • Modelnummer
    MD30-60
  • Min. bestelaantal
    99pcs
  • Prijs
    1-99pcs/3.5USD ~ 100-1000pcs/3USD (Negotiable)
  • Verpakking Details
    Giftdoos, enig apparaat
  • Levertijd
    5-10 het werkdagen
  • Betalingscondities
    T/T, L/C, Western Union, MoneyGram
  • Levering vermogen
    10000000 stuks /per jaar

Praktische dunne film druksensor MD30-60 elektronisch medisch instrument voor ziekenhuis

Praktisch Flexibel Dunne Film Druk Sensor MD30-60 Elektronisch Medisch Instrument voor ziekenhuis


Beschrijving


MD30-60-serie flexibele dunne film druk sensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druk sensor technologie.Het is afgedrukt op flexibel dun materiaal met een sterke hechting, buigvastheid en hoge gevoeligheid van flexibele nanofunctionele materialen, zodat een hoge gevoeligheid van de drukdetectie wordt bereikt.

De dunne film druk sensor is een resistieve sensor. De uitgangsweerstand neemt af naarmate de druk op het oppervlak van de sensor toeneemt.De druk kan worden gemeten door een specifieke druk-weerstandsverhoudingHet kan op grote schaal worden gebruikt in drukperceptie, menselijk-computerinteractie, intelligente robots, elektronische medische apparatuur, draagbare apparaten, fysiologische gezondheidsdetectie en andere gebieden.Bijvoorbeeld:, wordt gebruikt omde activering en detectie van het pedaal van een balanswagen, om cardiopulmonale reanimatie te detecteren en om druk in andere scenario's te detecteren.



Kenmerken

Ø Ultradun, met een dikte van minder dan 0,6 mm

Ø laag energieverbruik en uitstekende stabiliteit

Ø Snelle reactie

Ø Hoge gevoeligheid en breed detectiebereik

Ø Eenvoudig detectieschema, gemakkelijk te integreren

Ø Sensoren van verschillende grootte en vorm kunnen worden aangepast

Ø RoHS-authenticatie doorlopen



Productparameters



Logo's Grootte ((mm)
Lange 66.3
Breedte 30
Gevoelig gebied φ25
Pin pitch 2.54
Tolerantie 0.2



Prestatie-index


Model MD30-60@10 kg MD30-60@20 kg MD30-60@30kg MD30-60@50 kg
Bereik 0 tot 10 kg 0 tot en met 20 kg 0 tot en met 30 kg 0 tot en met 50 kg
Dikte ≤ 0,4 mm ≤ 0,6 mm
Afmeting Zie specificatie en groottebeschrijving
Reactiepuntnotitie1 ≤ 0,2 kg ≤ 0,5 kg
Herhaalbaarheid ± 3% ((50% geladen)
Consistentienotitie2 ±10% ((Sorte van hetzelfde model)
Hysteresis +10% (RF)+- RF.-)/RF+
Duurzaamheid >Een miljoen keer
Aanvankelijke weerstand > 10 MΩ ((niet geladen)
Reactietijd < 1 ms
Hervat tijd < 15 ms
Testspanning Typische waarde DC 3,3 V
Werktemperatuur -20 °C 60 °C
EMI Geen producten
ESD Gevoelloosheid


Gegevensverwijzingsblad



Model:

MD30-60@10 kg

Model:

MD30-60@20 kg

Model:

MD30-60@30kg

Model:

MD30-60@50 kg


druk/kg weerstand/kΩ druk/kg weerstand/kΩ druk/kg weerstand/kΩ druk/kg weerstand/kΩ
1 8.41 2 5.31 3 12.74 5 8.06
2 4.89 3 2.65 6 6.38 10 4.45
3 3.38 5 1.97 9 4.34 15 3.34
4 2.73 7 1.59 12 3.54 20 2.79
5 2.30 9 1.40 15 3.08 25 2.44
6 2.08 10 1.26 18 2.78 30 2.19
7 1.78 13 1.18 21 2.53 35 2.01
8 1.61 15 1.13 24 2.37 40 1.87
9 1.49 17 1.08 27 2.22 45 1.77
10 1.40 20 1.05 30 2.12 50 1.69

Referentiecircuit

Praktische dunne film druksensor MD30-60 elektronisch medisch instrument voor ziekenhuis 0

Instructies
  • MD30-60-serie flexibele sensor is een niet-polair onderdeel, er is geen richting in het circuit;
  • Bij gebruik dient de drukgevoelige zone van de sensor op een stevig, vlak oppervlak te worden geplaatst.in een "respons" toestand wanneer er geen druk isIn deze toestand kan de sensorweerstand nog steeds reageren op drukveranderingen en is de overeenkomstige relatie niet langer van toepassing op het referentiedatablad.
  • Als het dragende oppervlak en het oppervlak waarop de kracht wordt uitgeoefend zowel stijve als harde oppervlakken zijn en het contactoppervlak groter is dan het gevoelige gebied van de sensor, als gevolg van de structuur van de sensor zelf,de drukrespons kan klein en onstabiel zijnEen rond, zacht rubberen pad moet aan het midden van het gevoelige gebied worden bevestigd, de diameter is iets kleiner dan het gevoelige gebied,en het oppervlak moet groter zijn dan 60% van het oppervlak van het gevoelige gebied;
  • Gebruik dubbelzijdige tape om de sensor op het draagvlak te bevestigen.Het wordt aanbevolen om dubbelzijdige tape van het merk 3M te gebruiken; aan te bieden op maat gemaakte diensten;
  • Nadat de sensor is gespannen en de druk is gehandhaafd, zal de uitgangsweerstandswaarde in de loop van de tijd enigszins verschuiven, meestal binnen 5%. Deze fout kan worden verminderd door de methode van timingkalibratie.Bij de kalibratie, is de wachttijd na het aanbrengen van druk consistent met de wachttijd bij werkelijke toepassingen.het wordt aanbevolen dat de gebruiker de sensor in overeenstemming met het werkelijke toepassingsscenario instelt en de driftparameters zelf test..

Aankondigingen





  • Wanneer de sensor wordt gebruikt, moet de ontvangende belasting gelijkmatig zijn en moet direct contact met de sensor door scherpe voorwerpen worden vermeden.
  • Gebruik op grote afstand zal de prestaties van de sensor verminderen of zelfs de sensor vernietigen.
  • De sensorterminal is gemaakt van koperen en tin-geplatte materiaal en het lood kan naargelang de behoeften worden gelast.het wordt aanbevolen dat het niet hoger is dan 300°C, en de contacttijd mag niet langer zijn dan 1 seconde, om te voorkomen dat het filmsubstraat bij hoge temperatuur smelt en vervormt.
