Flexibele Dunne de Sensordf9-16 Reeks van de Filmdruk
Beschrijving

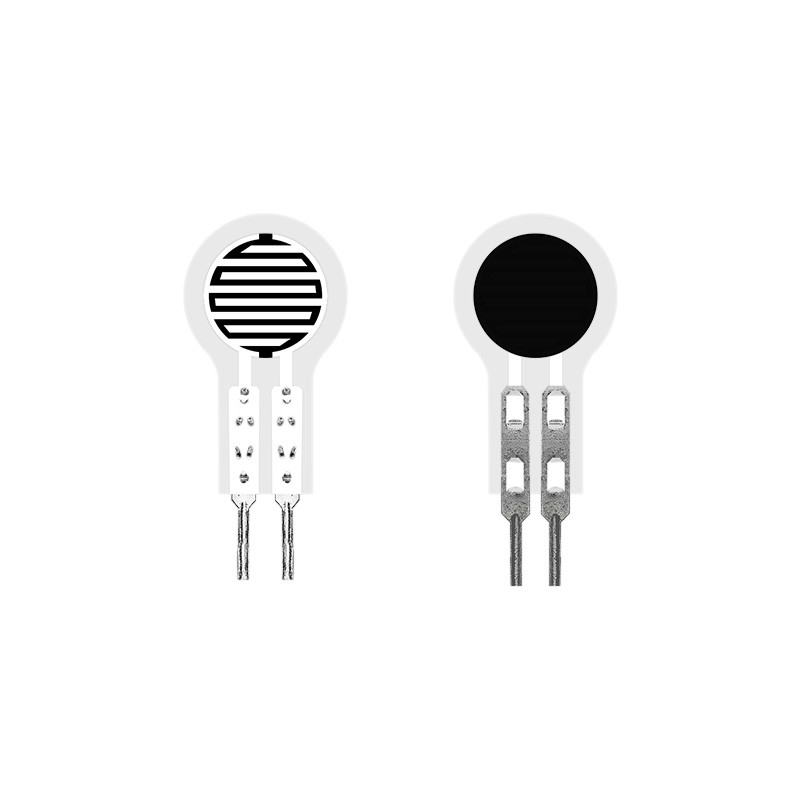

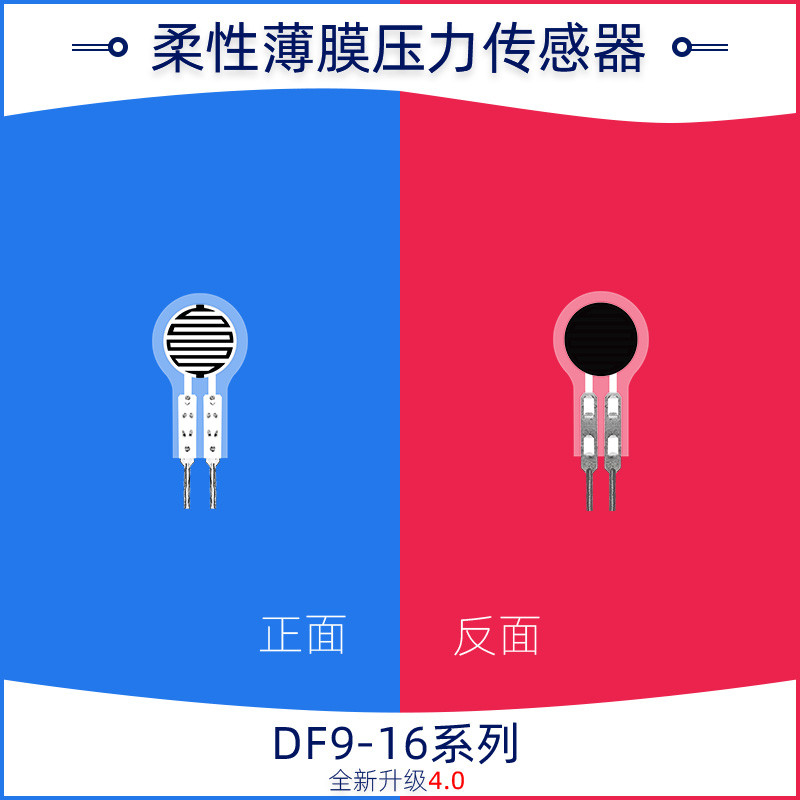

DF9-16 de druksensor van de reeks is de flexibele dunne film een nieuw type van sensor met onafhankelijke intellectuele-eigendomsrechten van de flexibele technologie van de druksensor. Het is gedrukt op flexibel dun materiaal met sterke adhesie, buigende weerstand en hoge gevoeligheid van flexibele Nano functionele materialen, om hoge gevoeligheid van drukopsporing te bereiken.
De dunne sensor van de filmdruk is een weerstand biedende sensor. De outputweerstand vermindert aangezien de druk op de sensoroppervlakte stijgt. De druk kan door specifieke een druk-weerstand verhouding worden gemeten. Het is geschikt voor de scenario's van de drukmeting op flexibele oppervlakten, en kan wijd op slim huis, de elektronika van de consument, automobielelektronika, medische apparatuur, industriële controle, slimme robots en andere gebieden worden gebruikt.
De DF9-16-reeks heeft 500g, 2kg, 5kg, 10kg, momenteel 20kg en andere verschillende waaiermodellen.
Eigenschappen
Ø uiterst dun, dikte minder dan 0.3mm
Ø snelle reactie
Ø met lange levensuur, ging de dringende test van over meer dan 1 miljoen keer

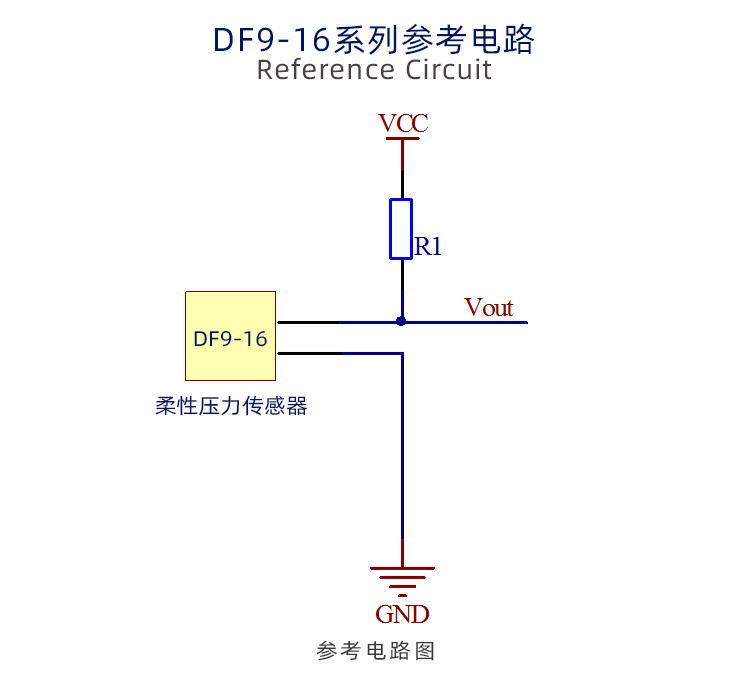

Ø de opsporingskring is eenvoudig, gemakkelijk te integreren en van toepassing te zijn
Ø het sensorprofiel kan worden aangepast
Ø de parameters van de sensorwaaier kunnen worden aangepast
Ø overgegaane RoHS-Authentificatie
Productparameters
| Embleem | Grootte (mm) |
| Lengte | 23.2 |
| Breedte | 10 |
| Gevoelige zone | φ7.8 |
| Speldhoogte | 2.54 |
| Tolerantie | 0,2 |
Prestatiesindex
| Model | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Waaier | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Dikte | ≤0.3mm | ||||
| Afmeting | Zie specificatie en groottebeschrijving | ||||
| Reactiepunt 注 1 | ≤20g | ≤300g | ≤700g | ||
| Herhaalbaarheid | ±5% (50%Loaded) | ||||
| Consistentie 注 2 | ±10% (Partij van hetzelfde model) | ||||
| Hysterese | +15% (RF+ - RF) /RF+ | ||||
| Duurzaamheid | > Één miljoen keer | ||||
| Aanvankelijke Weerstand | (Niet-Geladen) >10MΩ | ||||
| Reactietijd | < 1ms=""> | ||||
| Hervat Tijd | < 15ms=""> | ||||
| Testvoltage | Typische Waarde gelijkstroom 3.3V | ||||
| Werkende Temperatuur | -20℃ - 60℃ | ||||
| EMI | Geen opbrengst | ||||
| ESD | Ongevoeligheid | ||||
Het blad van de gegevensverwijzing
Model: DF9-16@500g | Model: DF9-16@2kg | Model: DF9-16@5kg | Model: DF9-16@10kg | Model: DF9-16@20kg | |||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34.87 | 0,2 | 11.20 | 0,5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0,1 | 14.87 | 0,4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0,2 | 7.39 | 0,6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0,25 | 6.14 | 0,8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0,3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0,4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0,5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
