Intelligente Draadloze Brandmeldcentrale voor Blok / Woning (64 puntlocatie)
Voorwoord
De JB-TB-TC5126W draadloze intelligente brandmeldcentrale is een nieuwe generatie intelligente geïntegreerde draadloze brandmeldcentrale, ontworpen en ontwikkeld na grondig onderzoek naar de vraag in de brandbeveiligingsmarkt, samenvatting van de jarenlange ervaring van het bedrijf in de brandbeveiligingsindustrie, en volledig voldoend aan de eisen van GB4717-2005 brandmeldcentrale, GA1151-2014 Algemene eisen voor draadloze communicatiefunctie van brandmeldsysteem en GB16806-2006 Brandkoppeling Controlesysteem.
De centrale heeft een wandmontage structuur en een modulair ontwerp, en heeft de specificaties van volledige functionaliteit, hoge betrouwbaarheid en flexibele configuratie. Het systeem maakt gebruik van een kleurenscherm, dat gemakkelijk te bedienen, te leren en te gebruiken is. Deze centrale kan draadloos worden aangesloten op meldpunten. De JB-TB-TC5126W draadloze intelligente brandmeldcentrale kan worden gecombineerd met puntvormige draadloze warmtedetectoren, draadloze rookdetectoren, MCP's, draadloze detectoren voor brandbaar gas, enz. geproduceerd door ons bedrijf, zoals vereist om aan verschillende behoeften van brandbeveiliging te voldoen. Lees deze handleiding aandachtig door voordat u deze centrale gebruikt en bedient. Na inbedrijfstelling en acceptatie dient deze handleiding door een speciaal persoon te worden verzorgd en goed te worden bewaard voor toekomstig gebruik!

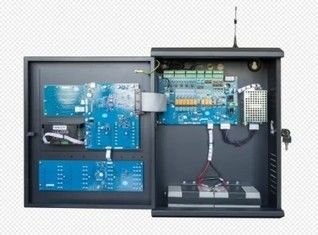

Introductie van componenten van de centrale
Om u meer vertrouwd te maken met de centrale, worden hieronder kort de belangrijkste componenten van de centrale geïntroduceerd:
·Hoofdbesturingsmodule
De hoofdprint is verantwoordelijk voor het analyseren en verwerken van de informatiegegevens die door andere componenten in het systeem worden verzonden, en op basis van de resultaten van de gegevensanalyse, het aansturen van andere componenten in het systeem om overeenkomstige opdrachten uit te voeren, zoals het aansturen van een luidspreker voor een gesproken alarm, enz.
·Weergavemodule
De weergavecomponent biedt de belangrijkste uitvoerinterface van alarminformatie, evenals de interface voor dagelijks onderhoud en vragen.
·Toetsenmodule
Matrixknoppen worden gebruikt in de centrale, wat erg handig is voor gebruikers om het systeem in te stellen en te onderhouden.
·Voedingmodule
De voedingsmodule levert stroom voor de hele systeemapparatuur en levert stroomstoring signalen zoals hoofdvoeding storing, stand-by voeding storing en stand-by voeding onderspanning, en heeft een goede anti-interferentie vermogen.
·Draadloze 470 module
De 470MHz FSK gecodeerde bidirectionele communicatie kan communiceren met 32 draadloze apparaten.
·Lusbesturingspaneel
Deze centrale kan worden aangesloten op 18 intelligente lusbesturingspanelen, wat minder bedrading en een hoge betrouwbaarheid heeft. Elke start/stop-knop op het handmatige brandbesturingspaneel kan worden gekoppeld aan elk busapparaat dat op het systeem is aangesloten door middel van definitie, en de start/stop-besturing van de buskoppeling apparatuur voltooien, waardoor de inherente problemen van technische bedrading, apparatuurconfiguratie en installatie en inbedrijfstelling van het alarmkoppeling geïntegreerde systeem grondig worden opgelost.
·Direct besturingspaneel
Deze centrale kan worden uitgerust met een 6-weg drievoudig draads direct besturingspaneel, en heeft de functies van het detecteren van open circuits en kortsluiting van de uitgangslijn, wat de betrouwbaarheid van de besturingsmodule zelf en de verbinding met belangrijke apparatuur maximaal kan garanderen.
Belangrijkste technische specificaties
| Hoofdstroomvoorziening | AC220V(3.5A), bereik:+10％~-15％ |
| Batterij | Loodzuurbatterij 12V/3.3Ah x 2 |
| Capaciteit | 2 draadloze lussen 64 punten/lus 40 netwerksegmenten |
| Radiofrequentie | Zendvermogen<20dBm |
| Frequentieband | 470MHz |
| Communicatie afstand | ≤700m |
| Bedrijfsomgeving | Temperatuur 10℃~+55℃, relatieve vochtigheid≤95％ |
| Afmeting | 360x130x480mm |
Verwerking van storingen en abnormale informatie en regelmatige controle
| Nr. | Storing | Reden | Oplossing |
| 1 | Geen weergave of abnormale weergave na het opstarten |
A. De voeding is abnormaal B. Slechte verbinding met de displaypaneelkabel |
A. Controleer de 24V voeding B. Controleer de verbindingskabel
|
| 2 | "hoofdstroomstoring" na het opstarten |
A. Geen wisselstroom B. De wisselstroomzekering is doorgebrand |
A. Controleer en sluit de wisselstroomdraad aan B. Vervang de wisselstroomzekering (zie label voor parameters) |
| 3 | na het opstarten wordt "stand-by storing" weergegeven. |
A. De zekering is kapot B. Slechte lijnverbinding C. Verlies of beschadiging van de batterij |
A. Vervang de veiligheidsbuis (zie label voor parameters) B. Open de voedingskast en controleer de relevante connectoren C. na het opstarten gedurende meer dan 8 uur onder wisselstroomvoeding, vervang de batterij als de storing niet kan worden verholpen. |
| 4 | kan het externe displaypaneel niet registreren | verbindingsfout of slechte verbinding van de communicatielijn |
Controleer de voedingslijn en de communicatielijn van het brandweerdisplaypaneel
|
| 5 | niet afdrukken |
A. Niet ingesteld om af te drukken B. Slechte verbinding van de printerkabel C. De printer is kapot. |
A. Stel de instellingen opnieuw in B. Controleer en sluit goed aan C. Vervang de printer |
| 6 | geen reactie na het indrukken van de handmatige knop |
A. Handmatige verbodsstatus B. Slechte kabelverbinding van de handmatige brandstartschijf |
A. Stel de opstartmodus opnieuw in B. Controleer en sluit goed aan |
| 7 | apparatuurstoringen |
A. Apparaatverbinding verbroken B. De apparatuur is beschadigd |
A. Controleer de verbinding B. Vervanging van apparatuur
|
| 8 | klokfout, opslagfout, lusfout, etc. |
A. Omgevingsinterferentie B. Veroudering van overeenkomstige onderdelen |
A. Controleer of de aarding in goede staat is B. informeer onze technische dienst |
