Henan Weiguo Intelligent Technology Co., Ltd. sales@wgsensor.com

Smart Flexible Pressure Sensors Piezoresistive Electronic Pen Micro Pressure Sensors

Slimme Flexibele Druksensoren Piezoresistieve Elektronische Pen Micro Druksensoren

Producten - Anderen

Markeren

5kg flexibele druksensoren
,
Elektronisch Pen Micro Pressure Sensors
,
Piezoresistive Slimme druksensoren
Materiaal

Ploymer
Waaier

5kg
Output ModelType

Analoge sensor
Het werk voltage

3.3V
Het werk principe

Biosensors
Productnaam

Si4-g verdun de sensoren van de filmdruk
OEM/ODM

Gesteund
E-mailen

sales@wgsensor.com
whatsapp

+8613333637163
Plaats van herkomst

China
Merknaam

WG Sensor™
Certificering

CE RoHS
Modelnummer

Si4-g verdun de sensoren van de filmdruk
Min. bestelaantal

49pcs
Prijs

1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
Verpakking Details

Giftdoos, enig karton
Levertijd

5-10 het werkdagen
Betalingscondities

T/T, L/C, Western Union, MoneyGram
Levering vermogen

het jaar van 1000000 PCs /per

Slimme Flexibele Druksensoren Piezoresistieve Elektronische Pen Micro Druksensoren

Name: Slimme Flexibele Druksensoren Piezoresistieve Elektronische Pen Micro Druksensoren
Brand: Henan Weiguo Intelligent Technology Co., Ltd.
SKU: Si4-g verdun de sensoren van de filmdruk
Price: 1.00 USD
Availability: InStock

button button

Prijs opvragen Contact nu

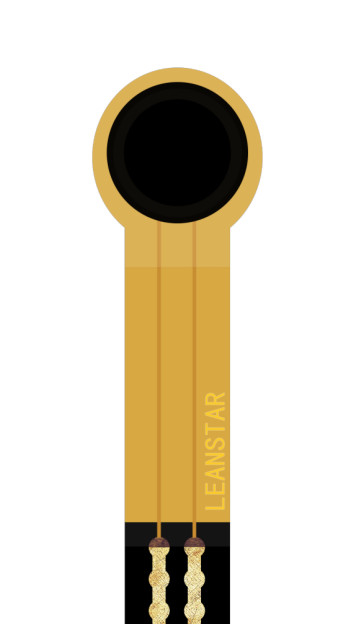

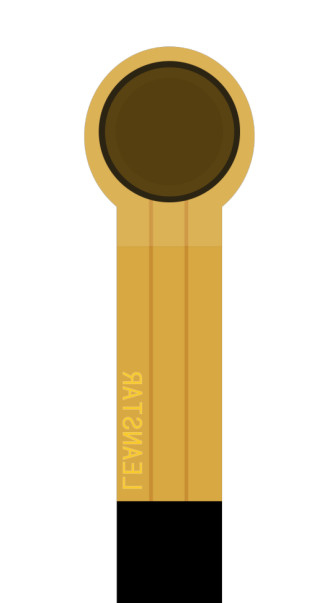

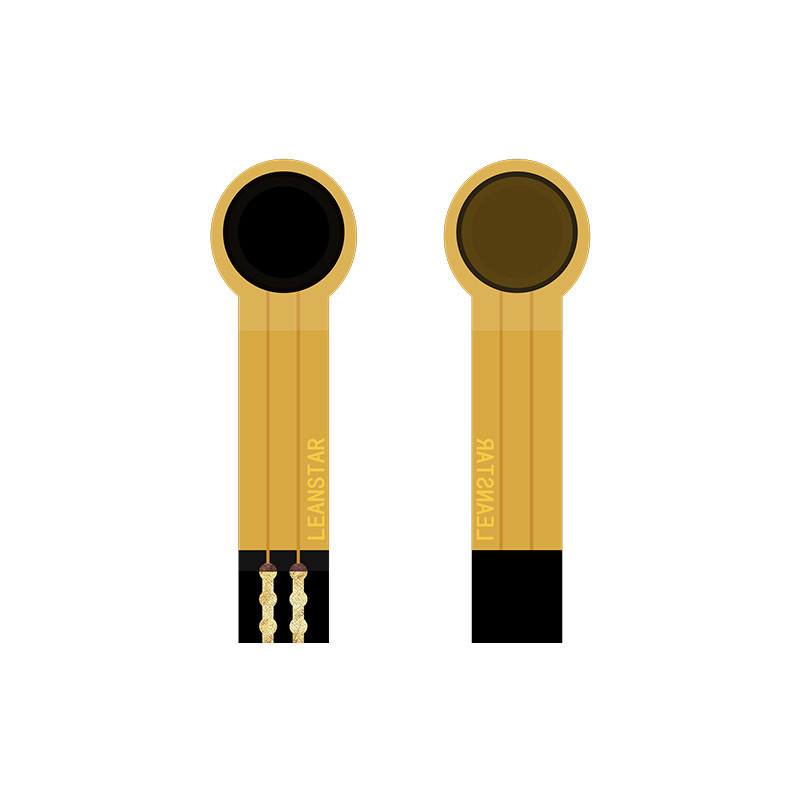

Smart Flexible dunne film druk sensor piezoresistive elektronische pen micro gevoelige extreme reactie

Beschrijving

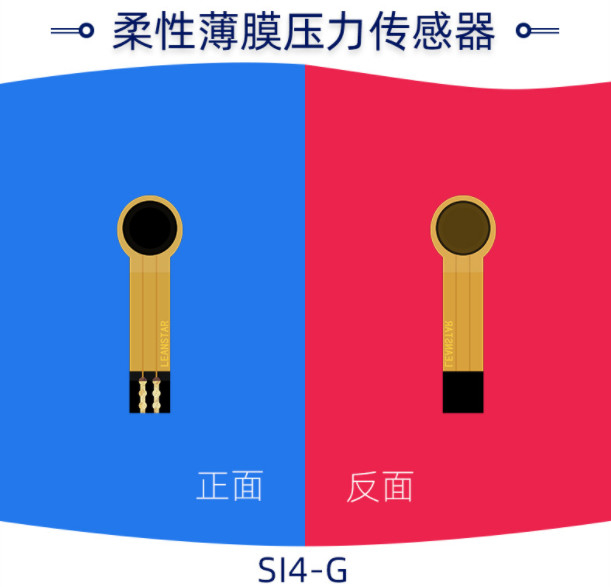

SI4-G flexibele dunnefilmspanningssensoris een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druksensortechnologie.buigvastheid en hoge gevoeligheid van flexibele nanofunctionele materialen, zodat een hoge gevoeligheid van de drukdetectie wordt bereikt.
De flexibele filmdruksensor is een weerstandssensor. De uitgangsweerstand neemt af naarmate de druk op het oppervlak van de sensor toeneemt.De druk kan worden gemeten door een specifieke druk-weerstandsverhouding.
De SI4-G flexibele filmdruksensor wordt hoofdzakelijk gebruikt voor het activeren en detecteren van druk van elektronische pennen.Wanneer de gebruiker schrijft met de elektronische penNa algoritmische verwerking kan handschriftherkenning worden gerealiseerd. , houdingscorrectie en andere functies, kan het signaal worden verzameld via een eenvoudig circuit.

Kenmerken

Ø Ultradun, met een dikte van minder dan 0,25 mm

Ø buigvastheid

Ø Snelle reactie

Ø Lang levensduur, meer dan 1 miljoen keer geslaagd

Ø Het uitgangssignaal is gemakkelijk te detecteren

Ø Aanpasbare productlengte, maat, pinpakket, enz.

Ø Aanpasbare sensorbereikparameters

Prestatie-index

Model	SI4-G
Bereik	0 tot en met 500 g
Dikte	≤ 0,25 mm
Afmeting	Zie specificatie en groottebeschrijving
Reactiepunt	≤ 30 g
Herhaalbaarheid	± 10% ((50% geladen)
Consistentie	±20% ((Sorte van hetzelfde model)
Hysteresis	+10% (RF)⁺- RF.^-)/RF⁺
Duurzaamheid	>Een miljoen keer
Aanvankelijke weerstand	> 10 MΩ ((niet geladen)
Reactietijd	< 1 ms
Hervat tijd	< 15 ms
Testspanning	Typische waarde DC 3,3 V
Werktemperatuur	-20 °C 60 °C
EMI	Geen producten
ESD	Gevoelloosheid

Gegevensverwijzingsblad

Model	druk/g	50	100	150	200	250	300	350	400	450	500
SIG-4	weerstand/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Referentiecircuit

Instructies

SI4-Flexible thin film pressure sensor is een niet-polair onderdeel, er is geen richting in het circuit;
Bij gebruik dient de drukgevoelige zone van de sensor op een stevig, vlak oppervlak te worden geplaatst.in een "respons" toestand wanneer er geen druk isIn deze toestand kan de sensorweerstand nog steeds reageren op drukveranderingen en is de overeenkomstige relatie niet langer van toepassing op het referentiedatablad.
Als het dragende oppervlak en het oppervlak waarop de kracht wordt uitgeoefend zowel stijve als harde oppervlakken zijn en het contactoppervlak groter is dan het gevoelige gebied van de sensor, als gevolg van de structuur van de sensor zelf,de drukrespons kan klein en onstabiel zijnEen rond, zacht rubberen pad moet aan het midden van het gevoelige gebied worden bevestigd, de diameter is iets kleiner dan het gevoelige gebied,en het oppervlak moet groter zijn dan 60% van het oppervlak van het gevoelige gebied;
Gebruik dubbelzijdige tape om de sensor op het draagvlak te bevestigen.Het wordt aanbevolen om dubbelzijdige tape van het merk 3M te gebruiken; aan te bieden op maat gemaakte diensten;

Nadat de sensor is gespannen en de druk is gehandhaafd, zal de uitgangsweerstandswaarde in de loop van de tijd enigszins verschuiven, meestal binnen 5%. Deze fout kan worden verminderd door de methode van timingkalibratie.Bij de kalibratie, is de wachttijd na het aanbrengen van druk consistent met de wachttijd bij werkelijke toepassingen.het wordt aanbevolen dat de gebruiker de sensor in overeenstemming met het werkelijke toepassingsscenario instelt en de driftparameters zelf test..

Aankondigingen

Wanneer de sensor wordt gebruikt, moet de ontvangende belasting gelijkmatig zijn en moet direct contact met de sensor door scherpe voorwerpen worden vermeden.
Gebruik op grote afstand zal de prestaties van de sensor verminderen of zelfs de sensor vernietigen.
De sensorterminal is gemaakt van koper en tin-geplatte materiaal, en het lood kan worden gelast volgens de behoeften.het wordt aanbevolen dat het niet hoger is dan 300°C, en de contacttijd mag niet langer zijn dan 1 seconde, om te voorkomen dat het filmsubstraat bij hoge temperatuur smelt en vervormt.

Detail
