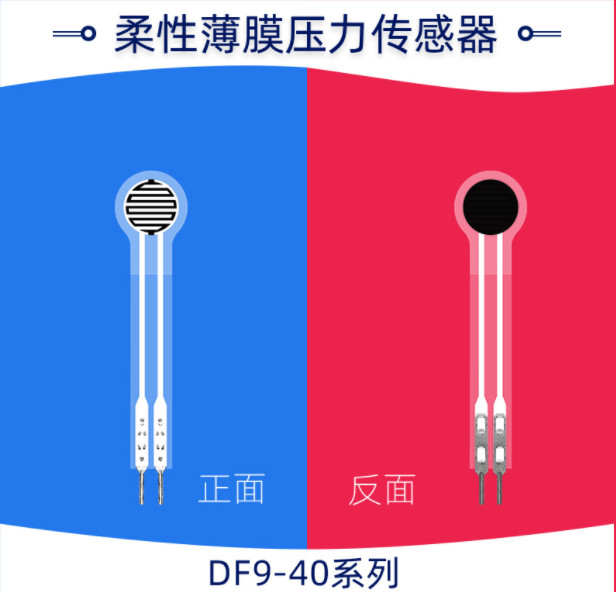

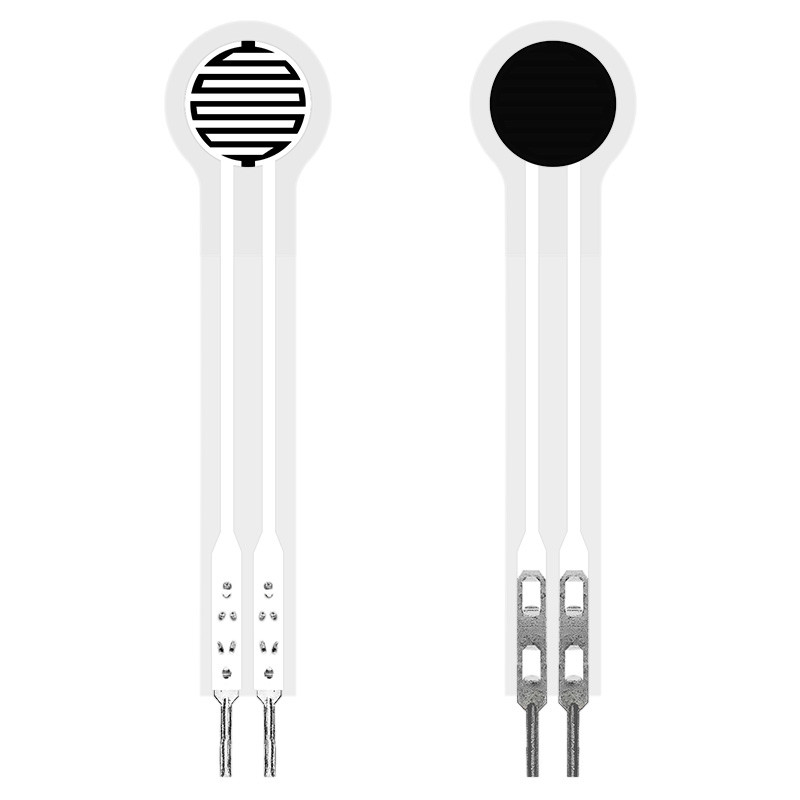

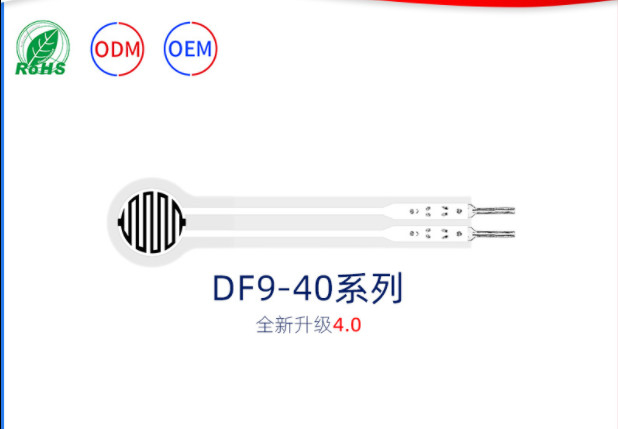

Smart Flexible Thin Film Pressure Sensor DF9-40-serie
Beschrijving
DF9-40-serie flexibele dunne film druk sensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druk sensor technologie.Het is afgedrukt op flexibel dun materiaal met een sterke hechting, buigvastheid en hoge gevoeligheid van flexibele nanofunctionele materialen, zodat een hoge gevoeligheid van de drukdetectie wordt bereikt.
De dunne film druk sensor is een weerstand sensor. De uitgangsweerstand neemt af naarmate de druk op het sensoroppervlak toeneemt.De druk kan worden gemeten door een specifieke druk-weerstandsverhoudingHet is geschikt voor drukmetingsscenario's op flexibele oppervlakken en kan op grote schaal worden gebruikt inslimme woning, consumentenelektronica, automobielelektronica, medische apparatuur, industriële besturing, slimme robots en andere gebieden.
De DF9-40-serie heeft momenteel 500g, 2kg, 5kg, 10kg, 20kg en andere verschillende modellen.
Kenmerken
Ø Ultradun, met een dikte van minder dan 0,3 mm
Ø Snelle reactie
Ø Lang levensduur, meer dan 1 miljoen keer geslaagd
Ø De detectiecircuit is eenvoudig, eenvoudig te integreren en toe te passen
Ø Sensorprofiel kan worden aangepast
Ø De sensorbereikparameters kunnen worden aangepast
Ø RoHS-authenticatie doorlopen
Productparameters
| Logo's | Grootte ((mm) |
| Lange | 45.7 |
| Breedte | 10 |
| Gevoelige zone | φ7.5 |
| Pin pitch | 2.54 |
| Tolerantie | 0.2 |
Prestatie-index
| Model | DF9-40@500 g | DF9-40@2kg | DF9-40@5kg | DF9-40@10 kg | DF9-40@20 kg |
| Bereik | 0 tot en met 500 g | 0 tot en met 2 kg | 0 tot en met 5 kg | 0 tot 10 kg | 0 tot en met 20 kg |
| Dikte | ≤ 0,3 mm | ||||
| Afmeting | Zie specificatie en groottebeschrijving | ||||
| Reactiepuntnotitie1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Herhaalbaarheid | ± 5% ((50% geladen) | ||||
| Consistentienota 2 | ±10% ((Sorte van hetzelfde model) | ||||
| Hysteresis | +15% (RF+ - RF-) /RF+ | ||||
| Duurzaamheid | >Een miljoen keer | ||||
| Aanvankelijke weerstand | > 10 MΩ ((niet geladen) | ||||
| Reactietijd | < 1 ms | ||||
| Hervat tijd | < 15 ms | ||||
| Testspanning | Typische waarde DC 3,3 V | ||||
| Werktemperatuur | -20°C - 60°C | ||||
| EMI | Geen producten | ||||
| ESD | Gevoelloosheid | ||||
Gegevensverwijzingsblad
|
Model: DF9-40@500 g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10 kg |
Model: DF9-40@20 kg |
|||||
| druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
