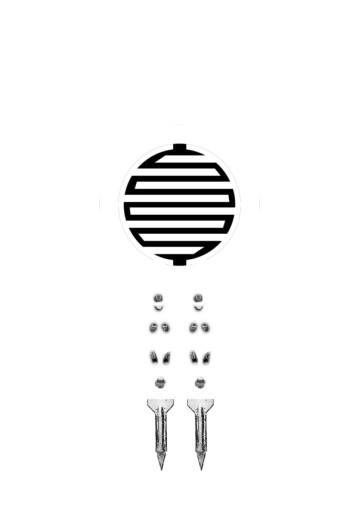

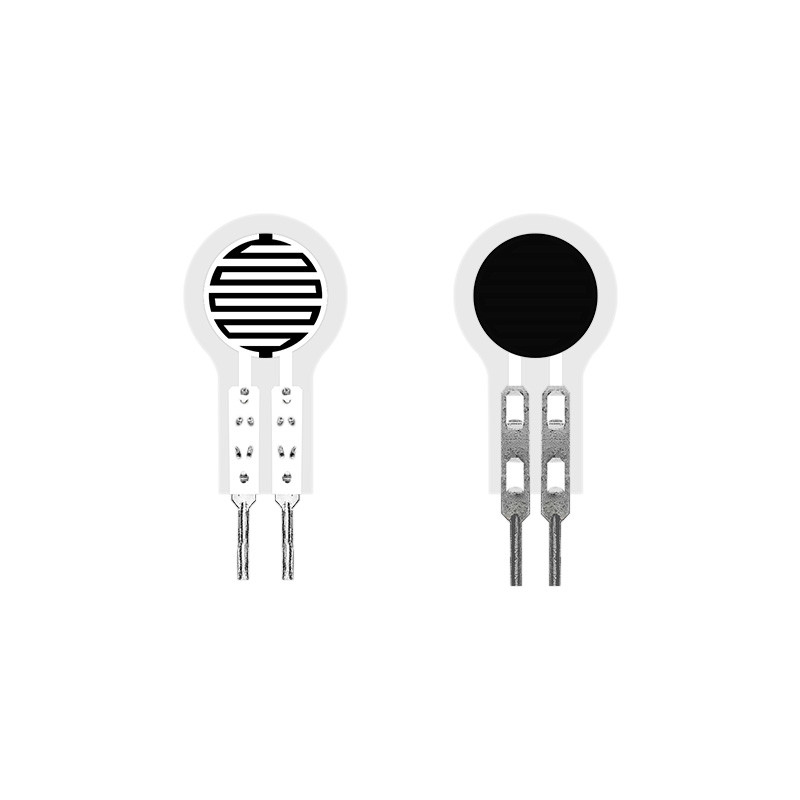

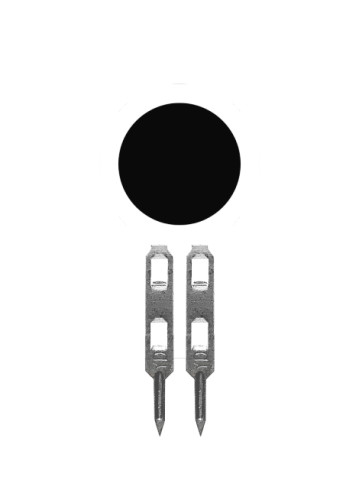

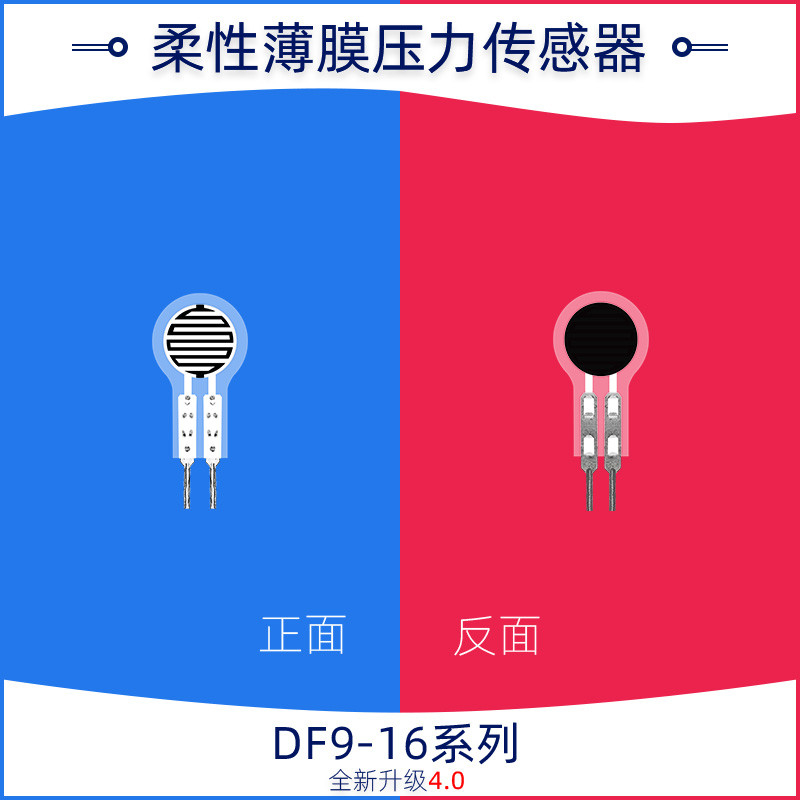

Gehumaniseerd ontwerp Flexibele dunne film druksensor DF9-16 Serie voor een beter leven
Beschrijving
DF9-16 serie flexibele dunne film druksensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druksensortechnologie. Het wordt afgedrukt op flexibel dun materiaal met sterke hechting, buigweerstand en hoge gevoeligheid van flexibele Nano functionele materialen, om zo een hoge gevoeligheid van drukdetectie te bereiken.
De dunne film druksensor is een weerstandssensor. De uitgangsweerstand neemt af naarmate de druk op het sensoroppervlak toeneemt. De druk kan worden gemeten via een specifieke druk-weerstandsrelatie. Het is geschikt voor drukmetingscenario's op flexibele oppervlakken en kan breed worden gebruikt in slimme huizen, consumentenelektronica, auto-elektronica, medische apparatuur, industriële besturing, slimme robots en andere gebieden.
De DF9-16 serie heeft momenteel 500g, 2kg, 5kg, 10kg, 20kg en andere verschillende bereikmodellen.
Kenmerken
Ø Ultradun, dikte minder dan 0,3 mm
Ø Snelle respons
Ø Lange levensduur, geslaagd voor de perstest van meer dan 1 miljoen keer
Ø Het detectiecircuit is eenvoudig, gemakkelijk te integreren en toe te passen
Ø Sensorprofiel kan worden aangepast
Ø De sensorbereikparameters kunnen worden aangepast
Ø Geslaagd voor RoHS-authenticatie
Productparameters
| Logo | Afmetingen (mm) |
| Lengte | 23.2 |
| Breedte | 10 |
| Gevoelige zone | φ7.8 |
| Pin-afstand | 2.54 |
| Tolerantie | 0.2 |
Prestatie-index
| Model | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Bereik | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Dikte | ≤0.3mm | ||||
| Afmeting | Zie specificatie en maatbeschrijving | ||||
| Reactiepunt1 | ≤20g | ≤300g | ≤700g | ||
| Herhaalbaarheid | ±5%(50% Belast) | ||||
| Consistentie2 | ±10%(Batch van hetzelfde model) | ||||
| Hysteresis | +15% (RF+ - RF-)/RF+ | ||||
| Duurzaamheid | ＞Een miljoen keer | ||||
| Initiële weerstand | ＞10MΩ(Onbelast) | ||||
| Reactietijd | < 1ms | ||||
| Hervattingstijd | < 15ms | ||||
| Testspanning | Typische waarde DC 3.3V | ||||
| Bedrijfstemperatuur | -20℃ - 60℃ | ||||
| EMI | Produceert niet | ||||
| ESD | Ongevoeligheid | ||||
Gegevensreferentieblad
|
Model: DF9-16@500g |
Model: DF9-16@2kg |
Model: DF9-16@5kg |
Model: DF9-16@10kg |
Model: DF9-16@20kg |
|||||
| druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ | druk/kg | weerstand/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
