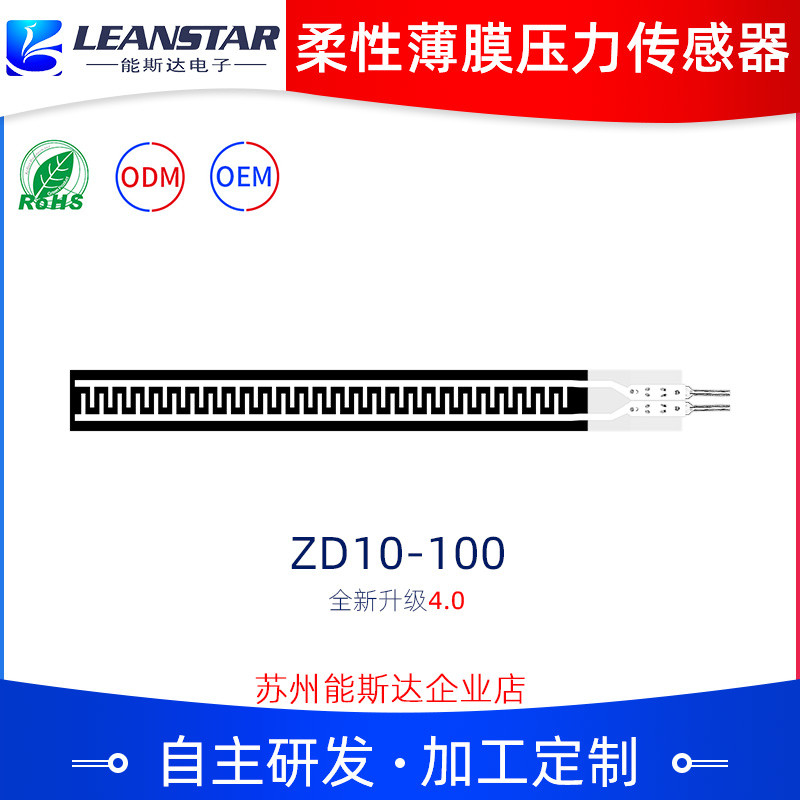

Buitengewone Ervaring Flexibele Dunne Film Druksensor ZD10-100 voor een Beter Leven
Beschrijving

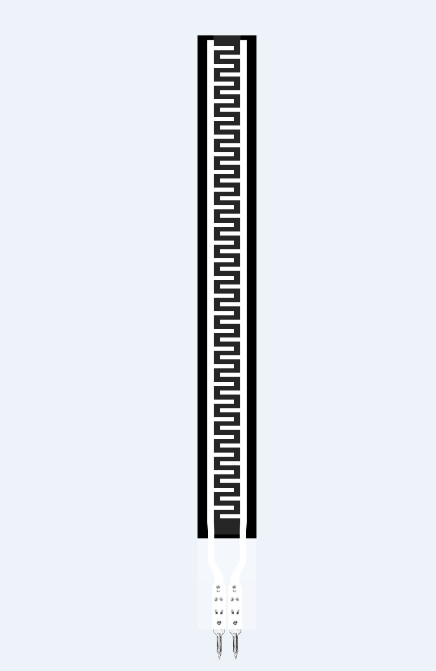

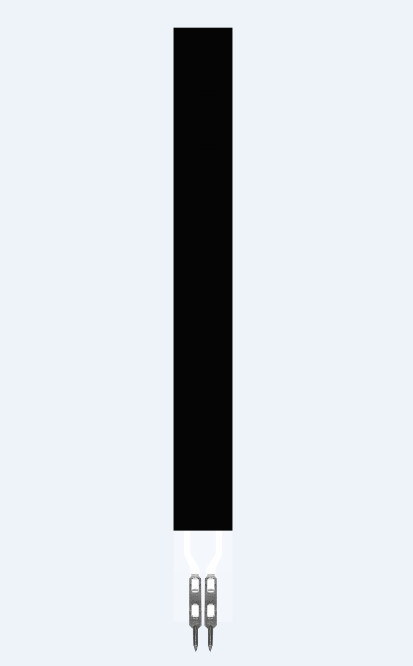

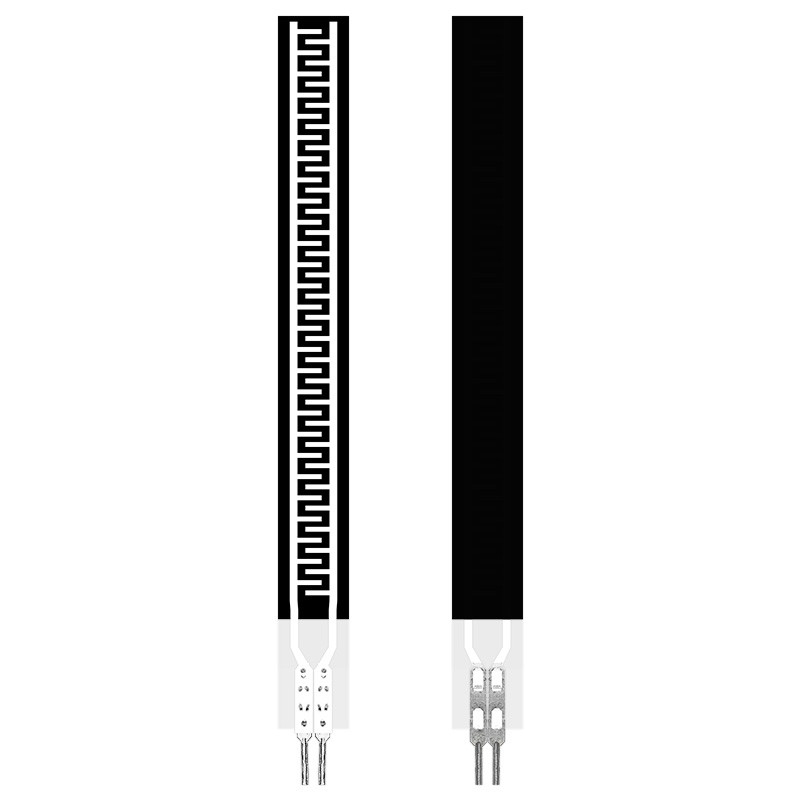

ZD10-100 flexibele dunne film druksensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druksensortechnologie. Het is gedrukt op flexibel dun materiaal met sterke hechting, buigweerstand en hoge gevoeligheid van flexibele Nano functionele materialen, om zo een hoge gevoeligheid van drukdetectie te bereiken.
De flexibele film druksensor is een weerstandssensor. De uitgangsweerstand neemt af naarmate de druk die op het oppervlak van de sensor wordt uitgeoefend toeneemt. De druk kan worden gemeten via een specifieke druk-weerstandsrelatie.
ZD10-100 wordt voornamelijk gebruikt voor kleine drukdetectie in een bepaald gebied. Het reactiepunt is zo laag als onder de 50g, wat effectief de druktrigger en drukverandering op het oppervlak van de ZD10-100 sensor kan detecteren. Kan breed worden gebruikt in slimme huizen, consumentenelektronica, auto-elektronica en andere gebieden
Kenmerken
Ø Ultradun, dikte minder dan 0,3 mm
Ø Flexibele waterdichte verpakking
Ø Buigweerstand
Ø Snelle respons
Ø Lange levensduur, geslaagd voor de drukkentest van meer dan 1 miljoen keer
Ø Het uitgangssignaal is gemakkelijk te detecteren
Ø Aanpasbare productlengte, -grootte, pin-verpakking, etc.
Ø De sensorbereikparameters kunnen worden aangepast
Prestatie-index
| Model |
ZD10-100 |
| Bereik |
0~500g |
| Dikte |
≤0,3 mm |
| Afmeting |
Zie specificatie en maatbeschrijving |
| Reactiepunt1 |
≤50g |
| Herhaalbaarheid |
±5%(50% belast) |
| Consistentie2 |
±15%(Batch van hetzelfde model) |
| Hysteresis |
+10% (RF+ - RF-)/RF+ |
| Duurzaamheid |
＞Een miljoen keer |
| Initiële Weerstand |
＞10MΩ(Onbelast) |
| Reactietijd |
＜1ms |
| Hervattijd |
＜15ms |
| Testspanning |
Typische waarde DC 3.3V |
| Bedrijfstemperatuur |
-20℃ ~ 60℃ |
| EMI |
Produceert niet |
| ESD |
Ongevoeligheid |
Gegevensreferentieblad
| Model |
Druk/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Weerstand/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Opmerking: De curve in het pictogram is getekend op basis van gegevens gemeten onder specifieke omstandigheden. De relatie van de curve is alleen ter referentie. De werkelijke gegevens moeten worden getest na installatie volgens de specifieke toepassing.

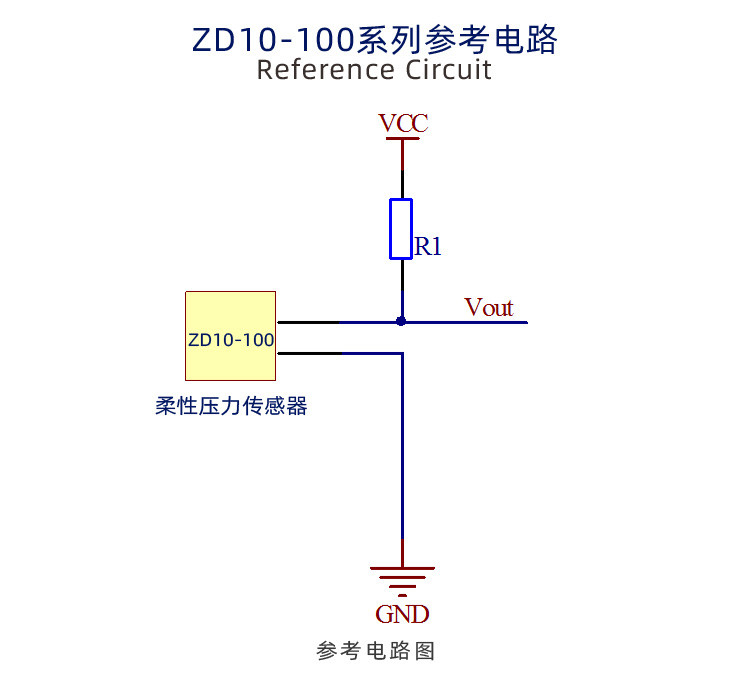

Referentiecircuit
Instructies
- ZD10-100 flexibele druksensor is een niet-polair component, er is geen directionaliteit in het circuit;
- Plaats bij gebruik de drukgevoelige zone van de sensor op een stevig, vlak oppervlak. Het gebruik van de sensor op een gebogen of onregelmatig oppervlak zorgt ervoor dat de sensor in eerste instantie geleidend is, dat wil zeggen in een "respons"-toestand wanneer er geen druk is; in deze toestand kan de uitgangsweerstand van de sensor nog steeds reageren op drukveranderingen, en de bijbehorende relatie is niet langer van toepassing op het referentiegegevensblad;
- Als het ondersteunende oppervlak en het krachttoepassingsoppervlak beide stijve en harde oppervlakken zijn, en het contactoppervlak groter is dan de sensorgrootte (sensor gevoelig gebied grootte 52mm*10mm), kan de drukrespons, vanwege de eigen structuur van de sensor, klein en onstabiel zijn. Een ronde zachte rubberen pad moet worden aangebracht in het midden van het gevoelige gebied, de diameter is iets kleiner dan het gevoelige gebied, en het oppervlak moet groter zijn dan 60% van het oppervlak van het gevoelige gebied;
- U kunt dubbelzijdig tape gebruiken om de sensor op het ondersteunende oppervlak te bevestigen. Let erop dat het ondersteunende oppervlak schoon en netjes is voordat u het plakt. Het wordt aanbevolen om dubbelzijdig tape van het merk 3M te gebruiken; biedt aangepaste diensten;
- Nadat de sensor is belast en de druk aanhoudt, zal de uitgangsweerstandswaarde in de loop van de tijd enigszins afdrijven, meestal binnen 5%. Deze fout kan worden verminderd door de methode van timingkalibratie. Bij de kalibratiebewerking is de wachttijd na het uitoefenen van druk consistent met de wachttijd in de daadwerkelijke toepassingen. Aangezien de krachttoestand van de sensor in verschillende toepassingsscenario's anders is, wordt aanbevolen dat de gebruiker de sensor rangschikt volgens het daadwerkelijke toepassingsscenario en zelf de driftparameters test.
Aankondigingen
- Probeer bij het gebruik van de sensor de belasting gelijkmatig te verdelen en direct contact met de sensor door scherpe voorwerpen te vermijden;
- Gebruik buiten het bereik vermindert de prestaties van de sensor of vernietigt zelfs de sensor;
- De sensoraansluiting is gemaakt van koper en vertind materiaal, en de draad kan naar behoefte worden gelast. Opgemerkt moet worden dat de soldeertemperatuur niet te hoog mag zijn, het wordt aanbevolen dat deze niet hoger is dan 300°C, en de contacttijd mag niet langer zijn dan 1 seconde, om te voorkomen dat de hoge temperatuur het film-substraat smelt en vervormt.
