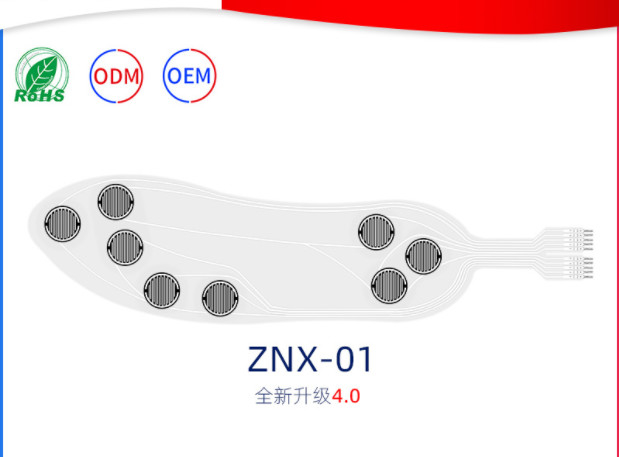

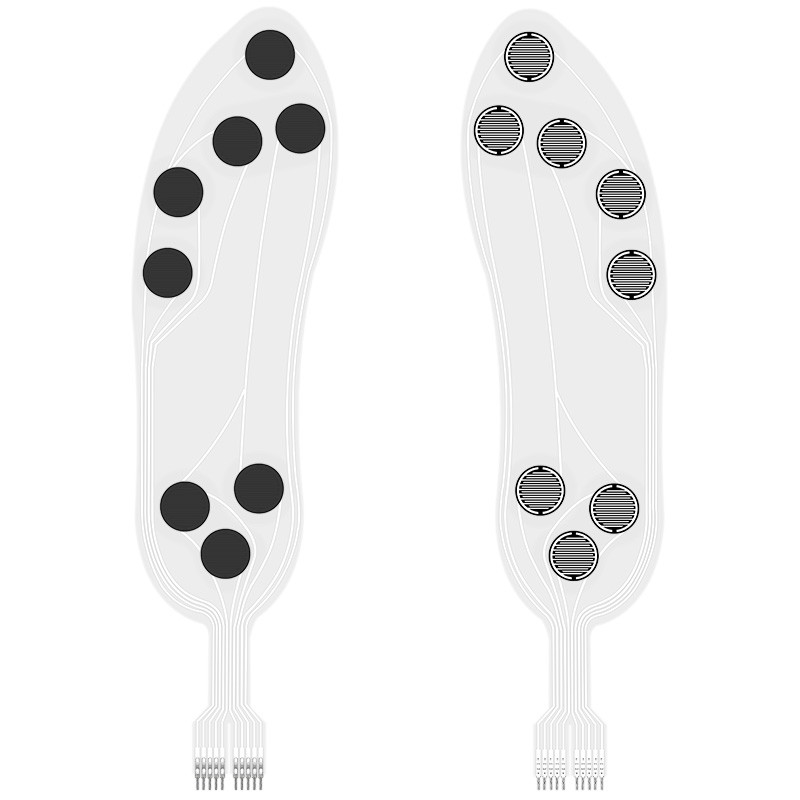

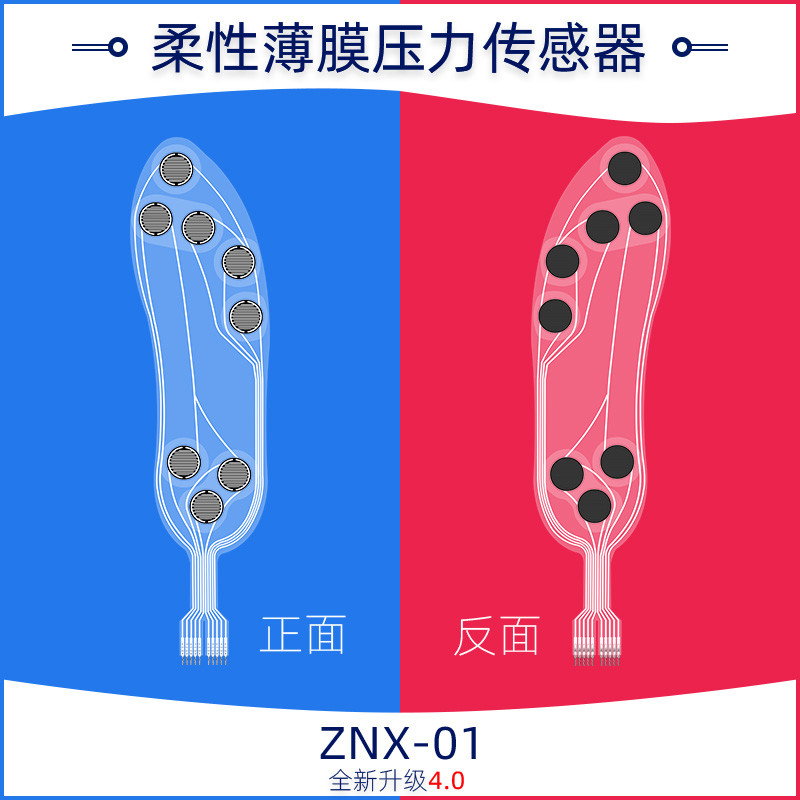

Unieke flexibele film druksensor intelligente binnenzool varistor type multi-point sensor
Beschrijving
ZNX-01 flexibele film druksensor is een nieuw type sensor dat gebruik maakt van flexibele druksensortechnologie met onafhankelijke intellectuele eigendomsrechten. Het print flexibele nano-functionele materialen met sterke hechting, buigweerstand en hoge gevoeligheid op flexibele en lichte materialen. , Zodat het een zeer gevoelige detectie van de plantaire drukverdeling kan bereiken.
De ZNX-01 flexibele film druksensor is een weerstandssensor. De uitgangsweerstand neemt af naarmate de druk die op het oppervlak van de sensor wordt uitgeoefend, toeneemt. Door middel van een specifieke druk-weerstandsrelatie kan de druk worden gemeten. Stel de ZNX-01 sensor in voor de zool, deze kan de plantaire druk detecteren wanneer het menselijk lichaam staat en loopt, en de detectiegegevens kunnen worden gebruikt voor plantaire drukanalyse.
Kenmerken
Ø Ultra-zacht, dikte minder dan 0,3 mm
Ø Gemakkelijk te integreren
Ø Snelle reactiesnelheid en hoge resolutie
Ø Lange levensduur, geslaagd voor de perstest van meer dan 1 miljoen keer
Ø Het uitgangssignaal is gemakkelijk te detecteren
Ø Waterdicht, vochtbestendig, ademend
Prestatie-index
| Model | ZNX-01 |
| Bereik | 0~10kg |
| Dikte | ≤0.45mm |
| Afmeting | Zie maatspecificatiebeschrijving (aanpasbaar) |
| Reactiepuntopmerking1 | ≤400g |
| Duurzaamheid | ＞Een miljoen keer |
| Initiële weerstand | ＞10MΩ(Ongeladen) |
| Reactietijd | ＜1ms |
| Hervattingstijd | ＜15ms |
| Testspanning | Typische waarde DC 3.3V |
| Bedrijfstemperatuur | -20℃ ～ 60℃ |
| EMI | Produceert niet |
| ESD | Ongevoeligheid |

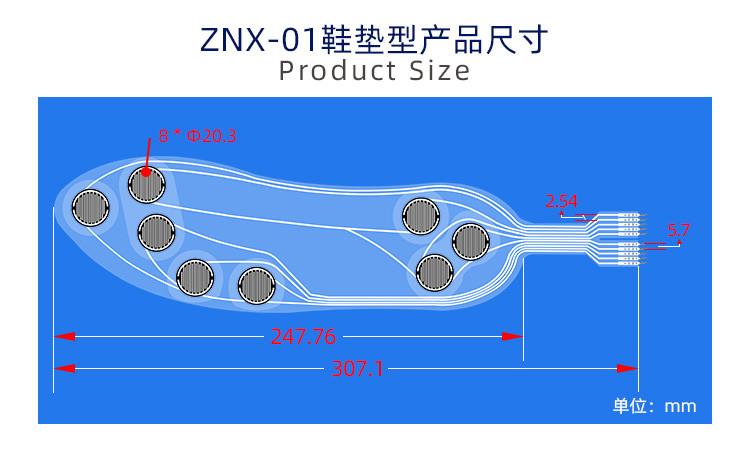

| Logo | lengte | breedte | Gevoelig gebied | Pin pitch | Tolerantie |
| Afmeting(mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |

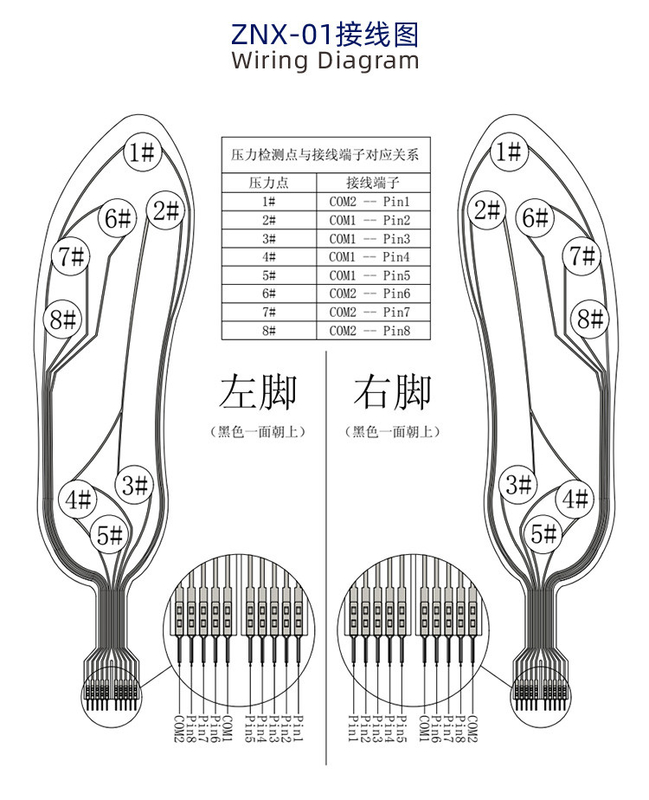

1.ZNX-01flexibele dunne film druksensor is een niet-polair component, er is geen directionaliteit in het circuit；Plaats bij gebruik het drukgevoelige gebied van de sensor op een stevig, vlak oppervlak. Het gebruik van de sensor op een gebogen of onregelmatig oppervlak zorgt ervoor dat de sensor in eerste instantie geleidend is, dat wil zeggen in een "reactie"-toestand wanneer er geen druk is; in deze toestand kan de uitgangsweerstand van de sensor nog steeds reageren op drukveranderingen, en de bijbehorende relatie is niet langer van toepassing op het referentiegegevensblad;
2.Als het steunvlak en het krachtuitoefenende oppervlak beide stijve en harde oppervlakken zijn, en het contactoppervlak groter is dan het gevoelige gebied van de sensor, kan de drukrespons, vanwege de eigen structuur van de sensor, klein en onstabiel zijn. Een ronde zachte rubberen pad moet in het midden van het gevoelige gebied worden aangebracht, de diameter is iets kleiner dan het gevoelige gebied en het oppervlak moet groter zijn dan 60% van het oppervlak van het gevoelige gebied;
3.U kunt dubbelzijdig tape gebruiken om de sensor op het steunvlak te bevestigen. Let erop dat het steunvlak netjes en schoon is voordat u het plakt. Het wordt aanbevolen om dubbelzijdig tape van het merk 3M te gebruiken; biedt aangepaste services;
4.Nadat de sensor is belast en de druk aanhoudt, zal de uitgangsweerstandswaarde in de loop van de tijd enigszins afdrijven, meestal binnen 5%. Deze fout kan worden verminderd door de methode van timingkalibratie. Bij de kalibratiebewerking is de wachttijd na het uitoefenen van druk consistent met de wachttijd in de daadwerkelijke toepassingen. Aangezien de krachttoestand van de sensor in verschillende toepassingsscenario's anders is, wordt aanbevolen dat de gebruiker de sensor rangschikt op basis van het daadwerkelijke toepassingsscenario en zelf de driftparameters test.
