Extreem gevoelige respons flexibele dunne film druksensor piëzoresistieve elektronische pen micro
Beschrijving

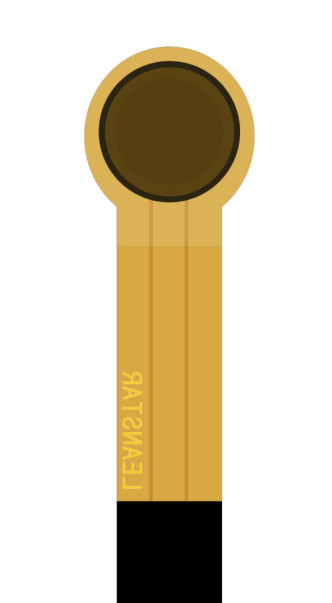

SI4-G flexibele dunne film druksensor is een nieuw type sensor met onafhankelijke intellectuele eigendomsrechten van flexibele druksensortechnologie. Het wordt afgedrukt op flexibel dun materiaal met sterke hechting, buigweerstand en hoge gevoeligheid van flexibele Nano functionele materialen, om zo een hoge gevoeligheid van drukdetectie te bereiken.
De flexibele film druksensor is een weerstandssensor. De uitgangsweerstand neemt af naarmate de druk die op het oppervlak van de sensor wordt uitgeoefend, toeneemt. De druk kan worden gemeten via een specifieke druk-weerstandsrelatie.
SI4-G flexibele film druksensor wordt voornamelijk gebruikt bij het activeren en detecteren van druk in elektronische pennen. Hij wordt aan de achterkant van de penkern geïnstalleerd. Wanneer de gebruiker met de elektronische pen schrijft, kan deze de verandering van de schrijfdruk detecteren. Na algoritmeverwerking kan handschriftherkenning worden gerealiseerd, houdingscorrectie en andere functies, het signaal kan worden verzameld via een eenvoudig circuit.
Kenmerken
Ø Ultra-dun, dikte minder dan 0,25 mm
Ø buigweerstand
Ø Snelle respons
Ø Lange levensduur, geslaagd voor de drukkentest van meer dan 1 miljoen keer
Ø Het uitgangssignaal is gemakkelijk te detecteren
Ø Aanpasbare productlengte, -grootte, pin-pakket, enz.
Ø Aanpasbare sensorbereikparameters
Prestatie-index
| Model |
SI4-G |
| Bereik |
0~500g |
| Dikte |
≤0,25 mm |
| Afmeting |
Zie specificatie en maatbeschrijving |
| Reactiepunt |
≤30g |
| Herhaalbaarheid |
±10%(50% belast) |
| Consistentie |
±20%(Batch van hetzelfde model) |
| Hysteresis |
+10% (RF+ - RF-)/RF+ |
| Duurzaamheid |
＞Eén miljoen keer |
| Initiële weerstand |
＞10MΩ(Onbelast) |
| Reactietijd |
＜1ms |
| Hervattijd |
＜15ms |
| Testspanning |
Typische waarde DC 3.3V |
| Bedrijfstemperatuur |
-20℃ ～ 60℃ |
| EMI |
Produceert niet |
| ESD |
Ongevoeligheid |
| Model |
druk/g |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| SIG-4 |
weerstand/KΩ |
5.26 |
3.24 |
2.47 |
2.10 |
1.85 |
1.66 |
1.55 |
1.45 |
1.38 |
1.33 |
Referentiecircuit
Instructies
- SI4-G flexibele dunne film druksensor is een niet-polair component, er is geen directionaliteit in het circuit;
- Plaats bij gebruik de drukgevoelige zone van de sensor op een stevig, vlak oppervlak. Het gebruik van de sensor op een gebogen of onregelmatig oppervlak zorgt ervoor dat de sensor in eerste instantie geleidend is, dat wil zeggen in een "respons"-toestand wanneer er geen druk is; in deze toestand kan de uitgangsweerstand van de sensor nog steeds reageren op drukveranderingen, en de bijbehorende relatie is niet langer van toepassing op het referentiegegevensblad;
- Als het steunvlak en het krachttoepassingsvlak beide stijve en harde oppervlakken zijn, en het contactoppervlak groter is dan het gevoelige gebied van de sensor, kan de drukrespons, vanwege de eigen structuur van de sensor, klein en onstabiel zijn. Een ronde zachte rubberen pad moet worden aangebracht in het midden van het gevoelige gebied, de diameter is iets kleiner dan het gevoelige gebied, en het gebied moet groter zijn dan 60% van het gebied van het gevoelige gebied;
- U kunt dubbelzijdig tape gebruiken om de sensor op het steunvlak te bevestigen. Let erop dat het steunvlak netjes en schoon is voordat u het plakt. Het wordt aanbevolen om dubbelzijdig tape van het merk 3M te gebruiken; biedt aangepaste services;
Nadat de sensor onder druk is gezet en de druk aanhoudt, zal de uitgangsweerstandswaarde in de loop van de tijd enigszins afdrijven, meestal binnen 5%. Deze fout kan worden verminderd door de methode van timingkalibratie. Bij de kalibratiebewerking is de wachttijd na het uitoefenen van druk consistent met de wachttijd in de daadwerkelijke toepassingen. Aangezien de krachttoestand van de sensor in verschillende toepassingsscenario's anders is, wordt aanbevolen dat de gebruiker de sensor rangschikt op basis van het daadwerkelijke toepassingsscenario en zelf de driftparameters test.
Aankondigingen
- Probeer bij het gebruik van de sensor de belasting gelijkmatig te laten ontvangen en direct contact met de sensor door scherpe voorwerpen te vermijden;
- Gebruik buiten het bereik vermindert de prestaties van de sensor of vernietigt zelfs de sensor;
- De sensoraansluiting is gemaakt van koper en vertind materiaal, en de draad kan naar behoefte worden gelast. Opgemerkt moet worden dat de soldeertemperatuur niet te hoog mag zijn, het wordt aanbevolen dat deze niet hoger is dan 300°C, en de contacttijd mag niet langer zijn dan 1 seconde, om te voorkomen dat de hoge temperatuur de filmsubstraat smelt en vervormt.
